انواع اتصالات فیبر نوری چیست؟

✅ اتصالات فیبر نوری: قلب تپنده شبکه‌های پرسرعت

در دنیای امروز که سرعت و حجم انتقال اطلاعات حرف اول را می‌زند، فناوری فیبر نوری به‌عنوان ستون فقرات شبکه‌های ارتباطی مطرح است. اما برای بهره‌برداری کامل از پتانسیل این کابل‌های شیشه‌ای، نیاز به ایجاد اتصالات دقیق و مطمئن بین آن‌ها و تجهیزات مختلف است.

فیبر نوری چیست؟ (Optical Fiber) 💡

فیبر نوری یک رشته بسیار نازک و شفاف از جنس شیشه یا پلاستیک است که داده‌ها را به‌صورت پالس‌های نوری منتقل می‌کند. این انتقال بر اساس پدیده‌ای به نام بازتاب داخلی کلی انجام می‌شود؛ به این صورت که هسته (Core) در مرکز و یک پوشش به نام غلاف (Cladding) آن را احاطه کرده است. ضریب شکست غلاف کمتر از هسته است، بنابراین نور در هسته محبوس شده و با سرعت بسیار بالا در طول فیبر حرکت می‌کند.

مزایای کلیدی فیبر نوری شامل:

• سرعت و پهنای باند بسیار بالا: انتقال حجم عظیم اطلاعات در مسافت‌های طولانی.
• تضعیف سیگنال کم: نیاز کمتر به تقویت‌کننده‌ها در فواصل زیاد.
• ایمنی در برابر تداخل الکترومغناطیسی (EMI): چون از نور استفاده می‌کند، تحت تأثیر نویزهای الکتریکی قرار نمی‌گیرد.

کابل فیبر نوری

کابل فیبر نوری در واقع مجموعه‌ای از یک یا چند رشته فیبر نوری است که درون یک ساختار محافظتی چند لایه (شامل پوشش‌های پلیمری، لوله‌های بافر و روکش‌های خارجی) قرار گرفته‌اند تا در برابر عوامل محیطی، کشش، رطوبت و فشار محافظت شوند. کابل‌های فیبر نوری بر اساس نحوه انتقال اطلاعات به دو نوع اصلی تقسیم می‌شوند:

• تک حالته (Single-mode): دارای قطر هسته بسیار کوچک (حدود $\mathrm{۹}\mu m$) که تنها یک مسیر عبور نور را فراهم می‌کند و برای مسافت‌های طولانی و پهنای باند بالا ایده‌آل است.
• چند حالته (Multi-mode): دارای قطر هسته بزرگتر (معمولاً $\mathrm{۵۰}\mu m$ یا $\mathrm{۶۲.۵}\mu m$) که اجازه عبور چندین پرتو نور را می‌دهد و عمدتاً برای مسافت‌های کوتاه (مانند شبکه‌های محلی و داخل ساختمان) استفاده می‌شود.

این کابل‌ها در دو دسته اصلی وجود دارند:

• کابل‌های هوایی: مناسب برای نصب در تیرها و مسیرهای بالاسری

• کابل‌های زمینی یا دفنی: مناسب برای نصب زیر زمین و محیط‌های سخت

هر کابل فیبر نوری دارای فیبرها، تیوپ‌های شل، ژله ضد رطوبت، و پوشش خارجی مقاوم است که از فیبر در برابر شکستگی و رطوبت محافظت می‌کند.

✅  ضرورت اتصالات فیبر نوری در شبکه‌های فیبر نوری

اتصالات در شبکه‌های فیبر نوری به دلایل حیاتی زیر اجتناب‌ناپذیرند:

1. پیوستن کابل‌ها (Splicing): کابل‌های فیبر نوری در متراژهای استاندارد (مانند ۲ تا ۶ کیلومتر) تولید می‌شوند. برای پوشش مسافت‌های طولانی‌تر (شبکه‌های اصلی یا بک‌بون)، باید کابل‌ها به یکدیگر متصل شوند.
2. اتصال به تجهیزات (Termination): برای برقراری ارتباط با دستگاه‌های فرستنده (مانند لیزرها) و گیرنده (مانند سنسورها)، مودم‌ها، سوئیچ‌ها و پچ‌پنل‌ها، باید انتهای کابل فیبر نوری به یک کانکتور مجهز شود.
3. ترمیم و تعمیر: در صورت قطع شدن یا آسیب دیدن کابل در مسیر، برای بازیابی شبکه، نیاز به اتصال مجدد بخش‌های آسیب‌دیده است.
4. انعطاف‌پذیری شبکه: اتصالات موقت (از طریق کانکتورها) امکان تغییر پیکربندی شبکه، جابجایی تجهیزات و تست آسان‌تر را فراهم می‌کنند.
5. توسعه شبکه: افزودن فیبرهای جدید به شبکه موجود
6. تعمیر فیبر شکسته: جایگزینی بخش‌های آسیب‌دیده بدون نیاز به تعویض کل کابل
7. مدیریت مسیرها: ایجاد مسیرهای کوتاه و قابل کنترل برای فیبرها در دیتاسنترها و مراکز مخابراتی

✅ روش‌های مختلف اتصال فیبر نوری

به طور کلی، روش‌های اتصال فیبر نوری به دو دسته اصلی تقسیم می‌شوند:

1. اتصال مکانیکی (Mechanical Splicing)

2. اتصال حرارتی یا فیوژن (Fusion Splicing)

3. اتصالات موقت (Connectors) – اتصال فیبر به تجهیزات

۱. اتصال مکانیکی (Mechanical Splicing)

در این روش از اتصال فیبر، دو انتهای فیبر با ابزار مکانیکی و مواد اتصال‌دهنده هم‌تراز می‌شوند و بدون ایجاد پیوند دائمی، سیگنال منتقل می‌شود.

ویژگی‌ها:

• نصب سریع و آسان

• مناسب برای تعمیرات موقت یا محل‌های اضطراری

• افت سیگنال کمی دارد اما معمولاً بیشتر از فیوژن است

• نیازی به دستگاه‌های فیوژن گران‌قیمت ندارد

کاربردها:

• اتصال موقت فیبرها

• تست و نمونه‌گیری فیبر

• شبکه‌های کوچک یا موقت

۲. اتصال حرارتی یا فیوژن (Fusion Splicing)

در این روش، انتهای فیبر با دقت بسیار بالا هم‌تراز شده و با استفاده از گرما به یکدیگر جوش داده می‌شوند. این روش استانداردترین و مؤثرترین راه برای اتصال دائمی دو فیبر نوری است. در دستگاه فیوژن اسپلیسر (Fusion Splicer)، دو سر فیبر پس از تمیزکاری و برش دقیق، کاملاً در یک راستا قرار می‌گیرند و سپس با استفاده از قوس الکتریکی (جوش الکتریکی)، در دمای بالا ذوب شده و به یکدیگر جوش می‌خورند. معایب این روش نیاز به دستگاه گران‌قیمت (فیوژن اسپلیسر)، نیاز به برق و اپراتور ماهر، زمان‌بر بودن فراین

ویژگی‌ها:

• کمترین افت سیگنال و بازتاب نور (Low Insertion Loss)

• اتصال دائمی و با استحکام بالا

• نیازمند دستگاه فیوژن اسپلیسر و مهارت اپراتور

مراحل انجام فیوژن:

1. آماده‌سازی فیبر: پاک‌سازی و برداشتن روکش فیبر

2. برش دقیق انتهای فیبر: با استفاده از Cleaver

3. هم‌ترازی فیبرها در اسپلیسر

4. جوش دادن با قوس الکتریکی

5. محافظت از اتصال: قرار دادن Sleeve یا Heat-shrink برای جلوگیری از شکستگی

کاربردها:

• شبکه‌های مخابراتی اصلی و دیتاسنترها

• شبکه‌های FTTH و FTTB

• اتصال کابل‌های طولانی و با ترافیک بالا

پشنهاد مطالعه:آشنایی با فیوژن فیبر نوری

۳. اتصالات موقت (Connectors) – اتصال فیبر به تجهیزات

این روش‌ها برای اتصال سریع، ایمن و قابل قطع و وصل کردن کابل به تجهیزات (مانند پچ‌پنل‌ها، سوئیچ‌ها، گیرنده‌ها و فرستنده‌ها) استفاده می‌شوند. وظیفه اصلی کانکتورها نگه داشتن سر فیبر و تراز کردن آن با پورت ورودی دستگاه یا کانکتور مقابل است. اجزای اصلی کانکتورها شامل بدنه (Housing) و فرول (Ferrule) است که فرول یک استوانه دقیق است و فیبر در مرکز آن قرار می‌گیرد.

انواع کانکتورهای پرکاربرد:

تفاوت Polishing فرول‌ها (انتهای فرول):

برای به حداقل رساندن بازتاب نور در نقطه اتصال (Return Loss)، انتهای فرول کانکتورها با روش‌های مختلفی صیقل داده می‌شود:

• PC (Physical Contact): تماس فیزیکی، رایج‌ترین روش برای مالتی‌مود.
• UPC (Ultra Physical Contact): صیقل بهتر از PC، افت بازگشتی کمتر، پرکاربرد برای سینگل‌مود.
• APC (Angled Physical Contact): انتهای فرول با زاویه ۸∘ صیقل داده می‌شود. این زاویه باعث می‌شود نور بازتاب‌شده به جای برگشتن به هسته، به غلاف هدایت شود و پایین‌ترین افت بازگشتی را دارد و در شبکه‌های حساس مانند CATV یا مسافت طولانی سینگل‌مود استفاده می‌شود.

✅ سایر روش‌ها و تجهیزات جانبی

علاوه بر اتصالات مکانیکی و فیوژن، برخی اتصالات فیبر نوری  تخصصی وجود دارند:

• کانکتورهای نوری (Optical Connectors): امکان اتصال و جداسازی سریع فیبر به تجهیزات را فراهم می‌کنند (مثلاً SC, LC, FC, ST).

• Adapterها و Pigtailها: برای اتصال فیبر به تجهیزات اکتیو یا ایجاد مسیر کوتاه در پچ‌پنل‌ها

• Splice Closureها: برای محافظت از اتصالات فیوژن یا مکانیکی در محیط‌های بیرونی و زیرزمینی

تجهیزات جانبی و نگهداری در اتصالات فیبر نوری

در کنار روش‌های اصلی اتصال (فیوژن و مکانیکی) و کانکتورها، چندین عنصر و اقدام برای تضمین کیفیت و طول عمر اتصالات ضروری است:

• پیگتیل (Pigtail): یک کابل فیبر نوری کوتاه است که یک سر آن دارای کانکتور نصب‌شده کارخانه‌ای است و سر دیگر آن لخت است. سر لخت پیگتیل معمولاً با روش فیوژن اسپلیس به کابل اصلی متصل می‌شود. این کار کیفیت اتصال به تجهیزات را به دلیل استفاده از کانکتورهای استانداردشده کارخانه، تضمین می‌کند.
• پچ کورد (Patch Cord): کابل‌های فیبر نوری کوتاهی هستند که در هر دو سر دارای کانکتور بوده و برای اتصال تجهیزات فعال (مانند سوئیچ‌ها و سرورها) به پچ پنل‌ها (Panel) یا جعبه‌های توزیع نوری (ODF) استفاده می‌شوند.

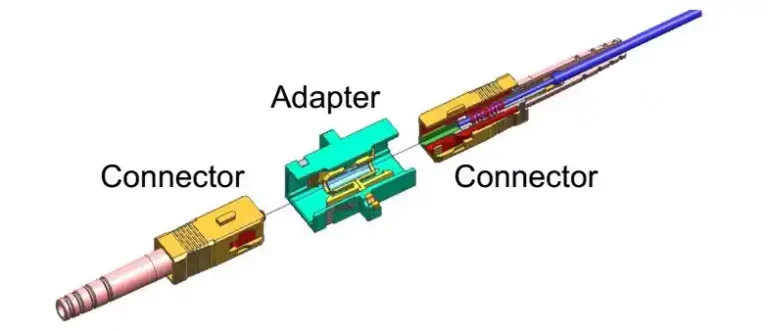

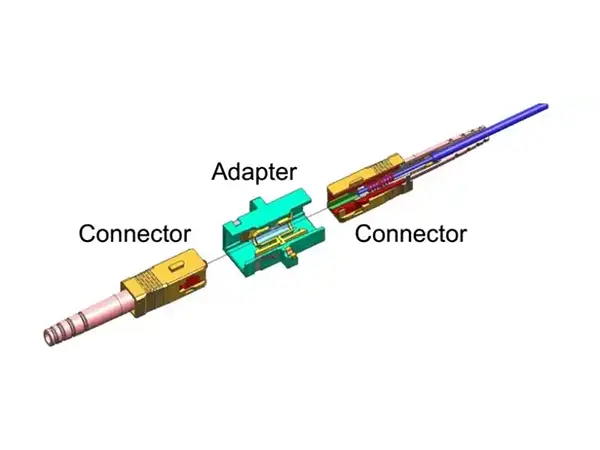

• آداپتور (Adapter) یا کوپلر (Coupler): قطعه‌ای غیرفعال است که دو کانکتور فیبر نوری (با نوع فرول یکسان) را به صورت موقت به یکدیگر متصل و تراز می‌کند. این قطعات معمولاً در داخل پچ پنل‌ها نصب می‌شوند.

پشنهاد مطالعه:آشنایی باانواع تجهیزات فیبر نوری

پشنهاد مطالعه:آشنایی با پیگتیل فیبر نوری

پشنهاد مطالعه:آشنایی با آداپتور فیبر نوری

✅  عوامل مؤثر بر کیفیت اتصالات فیبر نوری (افت نوری)

در بحث اتصالات اتصالات، مهم‌ترین شاخص عملکردی، میزان افت سیگنال نوری (Insertion Loss) و افت بازگشتی (Return Loss) است. این افت‌ها تحت تأثیر عوامل زیر قرار می‌گیرند که لازم است در فرآیند اتصال به آن‌ها توجه شود:

1. ناهمراستایی محوری (Axial Misalignment): زمانی که هسته‌های دو فیبر به‌طور کامل در یک محور قرار نگیرند. این مورد بزرگترین عامل افت در اتصالات مکانیکی و کانکتورها است.
2. فاصله هوایی (Air Gap): وجود فاصله بین دو سر فیبر در محل اتصال.
3. زاویه برش نامناسب: در روش فیوژن، اگر فیبر با زاویه نامناسبی بریده شود، فیوژن باکیفیت انجام نخواهد شد.
4. آلودگی و تمیزی (Contamination): وجود گرد و غبار یا ذرات ریز بر روی سطوح فرول کانکتورها (End-Face)، به‌ویژه در اتصالات موقت، باعث افزایش شدید افت نوری می‌شود. تمیزکاری منظم با ابزارهای مخصوص (مانند قلم‌های تمیزکننده) حیاتی است.

✅ کاربرد اتصالات فیبر نروی در زیرساخت FTTx

برای اتصال به مشترکین خانگی و تجاری (Fiber To The X)، از اتصالات فیبر نوری ویژه استفاده می‌شود:

• اسپلیتر نوری (Optical Splitter): یک قطعه کلیدی در شبکه‌های PON (Passive Optical Network) است که سیگنال نوری ورودی را به چندین خروجی (معمولاً ۱ به ۸، ۱ به ۱۶ یا ۱ به ۳۲) تقسیم می‌کند تا یک فیبر از مرکز مخابرات بتواند چندین مشترک را پوشش دهد.
• بسته‌بندی اتصالات (Closure / Joint Box): مفصل‌های فیبر نوری (مفصل‌های بزرگتر برای دفن و نصب در فضای باز) و جعبه‌های توزیع نوری (ODF/Patch Panel برای داخل مراکز تلفن) برای محافظت از نقاط اتصال (اسپلیس‌ها و ترمینیشن‌ها) در برابر محیط زیست و عوامل فیزیکی استفاده می‌شوند.

✅ نکات مهم در انتخاب روش اتصال

✅  مراحل کلی و نکات مهم در اتصالات فیبر نوری

هر نوع اتصالی (چه فیوژن و چه نصب کانکتور) نیازمند رعایت دقت بالایی است:

1. برداشتن روکش و تمیزکاری: ابتدا باید لایه‌های محافظ کابل و فیبر (مانند ژاکت و بافر) برداشته شوند و سپس با استفاده از محلول ایزوپروپیل الکل (IPA) فیبر به دقت تمیز شود.
2. برش دقیق (Cleaving): فیبر باید با استفاده از ابزار تخصصی به نام کلیور (Cleaver) به‌صورت کاملاً عمود و صاف برش داده شود. کیفیت این برش مستقیماً بر میزان افت اتصال تأثیر می‌گذارد.
3. تراز و اتصال: بسته به روش انتخابی (فیوژن یا مکانیکی)، دو فیبر در دستگاه تراز شده و به یکدیگر متصل می‌شوند، یا کانکتور بر روی سر فیبر نصب می‌گردد.
4. محافظت از اتصال: اتصال ایجاد شده باید با استفاده از ابزارهایی مانند کریمپ حرارتی (Heat Shrink Tube) در برابر عوامل فیزیکی محافظت شود.

نتیجه‌گیری

اتصالات فیبر نوری، چه به شکل دائم (مانند فیوژن برای مسافت‌های طولانی) و چه به شکل موقت/نیمه دائم (مانند کانکتورهای LC و SC برای تجهیزات)، نقش تعیین‌کننده‌ای در عملکرد، پایداری و کیفیت یک شبکه فیبر نوری دارند. درک انواع روش‌ها و انتخاب صحیح آن‌ها بر اساس نیاز پروژه، برای تضمین یک زیرساخت ارتباطی سریع و مطمئن حیاتی است.
