بررسی علمی ساختار فیبر نوری و نقش پلیمرها در طراحی کابل

✅ ساختار فیبر نوری

مقدمه

فیبرهای نوری هدایت‌کننده‌های نوری هستند که انرژی الکترومغناطیسی در طول موج‌های نور را انتقال می‌دهند. بسیاری از پلیمرها توانایی تشکیل الیاف منظمی را دارند، مشروط بر اینکه نیروهای بین مولکولی خاصی زنجیره‌ها را کنار هم نگه دارند. الیاف پلیمری موادی بسیار مقاوم با استحکام کششی بالا هستند.

با این حال، اصطلاح “فیبر نوری” بیشتر به ساختار لایه‌ای دو سیلندر شفاف و دی‌الکتریک اشاره دارد تا ماده تشکیل‌دهنده آن. به عبارت دیگر، در ساختار فیبر نوری ترکیبی از هسته، روکش و ژاکت است که نور را در مسیر مشخص هدایت می‌کند.

✅تاریخچه و کشف بازتاب داخلی کامل

در دهه ۱۸۷۰، جان تیندال، دانشمند بریتانیایی، آزمایشی انجام داد که در آن نور را با استفاده از یک جریان منحنی آب هدایت می‌کرد. بین سال‌های ۱۹۰۰ تا ۱۹۳۰، آزمایش‌های متعددی بر اساس کار تیندال انجام شد و نشان داده شد که میله‌های شیشه‌ای نازک خم شده نه تنها نور را منتقل می‌کنند، بلکه تصاویر را نیز انتقال می‌دهند.

مفهوم کلیدی این یافته‌ها، بازتاب داخلی کامل (Total Internal Reflection) بود. دیواره‌های فیبر نازک مانند آینه عمل می‌کنند و نور وارد شده را به جلو هدایت می‌کنند.

نمونه‌های روزمره بازتاب داخلی کامل در زندگی ما دیده می‌شوند. برای مثال، در یک روز آفتابی، انعکاس نور روی سطح صاف و آسفالت جاده شبیه به آینه است. این پدیده به دلیل تفاوت ضریب شکست بین شیشه و هوا اتفاق می‌افتد و نور در زاویه کافی به سطح برخورد می‌کند و فقط منعکس می‌شود.

در کاربردهای اولیه فیبر نوری، مشکلاتی مانند محدودیت فاصله و تضعیف داده‌ها وجود داشت. علت آن نبود روکش محافظ و تغییر شرایط محیطی مانند رطوبت بود که ضریب شکست فیبر را تغییر می‌داد و مسیر نور دچار اختلال می‌شد.

✅توسعه لایه ایی ساختار فیبر نوری

در اواسط دهه ۱۹۵۰، آبراهام ون هیل هلندی یک لایه روکش با ضریب شکست کمتر از هسته طراحی کرد. این ساختار باعث شد که انعکاس داخلی کامل تحت تأثیر عوامل محیطی قرار نگیرد. بعداً یک لایه سوم پلیمری محافظ اضافه شد تا فیبر در برابر آسیب فیزیکی، رطوبت و آلودگی محافظت شود و کار با آن آسان‌تر شود.

سه لایه در ساختار فیبر نوری

1. هسته (Core): استوانه داخلی با ضریب شکست بالا که نور در آن هدایت می‌شود.

2. روکش (Cladding): استوانه میانی با ضریب شکست کمتر که بازتاب داخلی کامل را ممکن می‌سازد.

3. ژاکت (Jacket): لایه محافظ بیرونی، معمولاً از پلی‌اورتان یا PVC ساخته می‌شود و وظیفه حفاظت مکانیکی و شیمیایی فیبر را دارد.

مواد مورد استفاده در ساختار فیبر نوری

• شیشه خالص (SiO₂): در فیبرهای شیشه‌ای برای کاهش تلفات نوری و هدایت بهتر نور استفاده می‌شود. خلوص بالای شیشه ضروری است.

• پلاستیک (POF – Plastic Optical Fiber): ارزان‌تر است اما تلفات بیشتری دارد و برای انتقال مسافت کوتاه مناسب است. کاربردهای آن شامل ابزار پزشکی، صنعتی و سیم‌کشی خودرو است.

• ترکیبی: ترکیب شیشه و پلاستیک نیز بسته به نیاز اقتصادی و عملکردی استفاده می‌شود.

کنترل ضریب شکست

برای افزایش کیفیت انتقال نور، تفاوت ضریب شکست بین هسته و روکش باید مناسب باشد:

1. تهیه شیشه خالص: به جای ذوب شن، از واکنش شیمیایی با گاز استفاده می‌شود:

   SiCl4+O2→SiO2+2Cl2SiCl_4 + O_2 \rightarrow SiO_2 + 2Cl_2SiCl۴​+O۲​→SiO۲​+۲Cl۲​

2. افزایش ضریب شکست هسته: افزودن ژرمانیوم (Ge) به شیشه باعث افزایش ضریب شکست هسته می‌شود بدون آنکه میرایی نور به شکل قابل توجهی افزایش یابد.

3. کاهش ضریب شکست روکش: افزودن بور یا فلوئور می‌تواند ضریب شکست روکش را کاهش دهد و تفاوت ضریب شکست هسته و روکش را افزایش دهد.

✅ طراحی کابل فیبر نوری

فیبرهای نوری انواع مختلفی دارند که بر اساس حالت‌های انتقال نور و نمایه ضریب شکست طبقه‌بندی می‌شوند. طراحی ساختار فیبر نوری براساس نیازهای کاربردی تعیین می‌شود و پارامترهای کلیدی شامل:

• کاهش تلفات (Attenuation)

• پهنای باند (Bandwidth)

• پراکندگی نور (Dispersion)

• استحکام کششی و مکانیکی

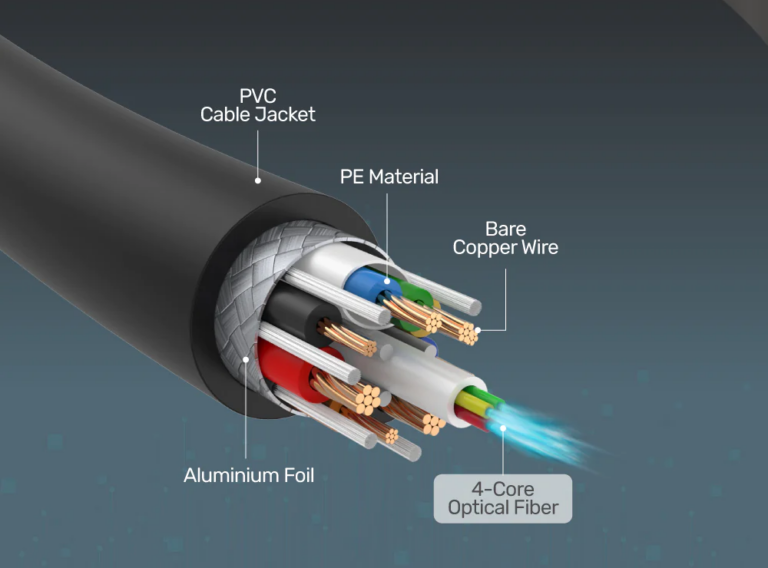

برای حفاظت از الیاف، از غلاف‌ها و ژاکت پلاستیکی استفاده می‌شود که فیبرها را در برابر رطوبت، حرارت، سرما و آب محافظت می‌کنند. کابل فیبر نوری شامل یک یا چند فیبر، غلاف‌ها و ژاکت نهایی است و باید انعطاف‌پذیری، مقاومت در برابر پیچ خوردگی و وزن سبک داشته باشد.

پشنهاد مطالعه: آشنایی با روش های ساخت فیبر نوری

✅ تعریف مفاهیم پایه

پلیمر (Polymer): درشت‌مولکولی که از واحدهای کوچک‌تر به نام مونومر تشکیل شده است و به صورت زنجیره‌ای به هم متصل هستند. پلیمرها در زندگی روزمره فراوانند، مانند پشم، ابریشم، پنبه، سلولز و نشاسته.

ضریب شکست (Refractive Index): نسبت سرعت نور در خلا به سرعت نور در یک ماده. ضریب شکست تعیین می‌کند که نور چگونه در ماده حرکت می‌کند و اساس بازتاب داخلی کامل فیبر نوری است.

جمع‌بندی

فیبرهای نوری ساختاری سه‌لایه‌ای دارند: هسته، روکش و ژاکت. مواد استفاده‌شده شامل شیشه، پلاستیک یا ترکیب آنها هستند و با افزودن عناصر خاص می‌توان ضریب شکست هسته و روکش را کنترل کرد. طراحی کابل فیبر نوری با توجه به پراکندگی، پهنای باند، کاهش و مقاومت مکانیکی انجام می‌شود.

این ترکیب علمی و مهندسی باعث می‌شود فیبر نوری بتواند نور را با کمترین تلفات و بیشترین کارایی در مسافت‌های طولانی انتقال دهد و به پایه اصلی سیستم‌های مخابراتی مدرن و شبکه‌های داده تبدیل شود.
