پچ کورد فیبر نوری چیست؟ آشنایی با انواع پچ کورد فیبرنوری ، پچ کورد سینگل مد، مالتی مد

✅پچ کورد فیبر نوری چیست؟ و در کجا کاربرد دارد

🔹معرفی پچ کورد فیبر نوری

پچ کورد فیبرنوری (Fiber Optic Patch Cord) کابلی است که دو سر آن به کانکتور فیبر نوری متصل شده و برای ایجاد ارتباط بین تجهیزات مختلف شبکه فیبر نوری استفاده می‌شود. این محصول با نام‌های دیگری مثل پچ کیبل (Patch Cable)، جامپر نوری (Optical Jumper) یا کابل رابط فیبر نوری هم شناخته می‌شود.

به دلیل کیفیت انتقال بالا و طراحی تخصصی، پچ کورد فیبر نوری یکی از اجزای ضروری در:

• شبکه‌های FTTH
• مراکز داده و اتاق‌های سرور
• شبکه‌های LAN و تلویزیون کابلی
• تجهیزات پزشکی مانند سیستم‌های تصویربرداری
• مهندسی مکانیک و صنایع مخابراتی

استفاده می‌شود.

✅تفاوت پچ کورد فیبر نوری با پیگتیل و کابل فیبر نوری

پچ کورد → هر دو سر کابل دارای کانکتور است و آماده اتصال مستقیم به تجهیزات می‌باشد.

پیگتیل → فقط یک سر کابل دارای کانکتور است و برای فیوژن با کابل اصلی استفاده می‌شود.

کابل فیبر نوری خام → بدون کانکتور است و نیاز به آماده‌سازی دارد.

🔍پچکورد موردنیاز پروژه‌تان را انتخاب کنید و با پشتیبانی فنی ویرا فایبر آسوده نصب کنید
خرید پچ کورد فیبر نوری با تضمین کیفیت

✅انواع پچ کورد فیبر نوری بر اساس نوع کانکتور

🔹پچ کورد فیبر نوری LC-LC

• کانکتور LC کوچک و سبک است و اتصال آن با فشار انجام می‌شود. بیشتر در کاربردهای سینگل‌مود استفاده می‌شود. در هر دو سر این نوع از پچ کورد، کانکتور LC وجود دارد. این نوع کانکتور فیبرنوری  با وارد آمدن فشار به نقطه اتصال کاملا چفت میشود و بیشتر در کاربردهای سینگل مود مورد استفاده قرار می‌گیرد.

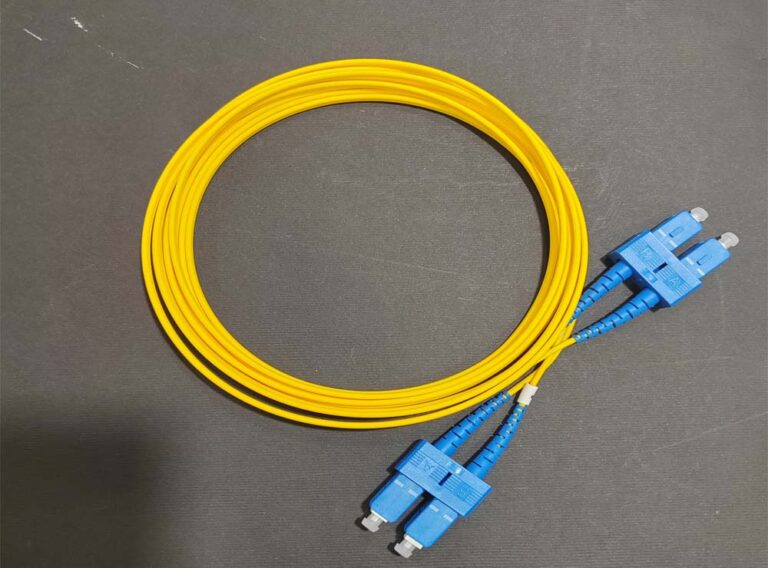

🔹پچ کورد فیبر نوری  SC-SC

کانکتور SC ساده و ارزان است و با مکانیزم فشار و کشش نصب می‌شود. کاربرد گسترده در مخابرات دارد. در دو سر این پچ کورد فیبر نوری، دو کانکتور همسان از نوع SC نصب شده است که با استفاده از ترکیب فشار و کشش، عملیات اتصال آن‌ها انجام می‌گیرد. این نوع کانکتور با طراحی ساده و عملکرد کاربرپسند، به‌دلیل قیمت مقرون‌به‌صرفه و کیفیت مطلوب، کاربرد گسترده‌ای در حوزه مخابرات فیبر نوری دارد.

🔹پچ کورد فیبر نوری  FC-FC

کانکتور FC فلزی و مقاوم است و با پیچ بسته می‌شود. در دو سر این پچ کورد فیبر نوری، کانکتورهای نوع FC نصب شده‌اند که اتصال آن‌ها با مکانیزمی مشابه بستن پیچ انجام می‌شود. این کانکتورها برای هر دو کاربرد ↑سینگل مود و مالتی مود مناسب بوده و عموماً از جنس فلزی ساخته می‌شوند.

🔹پچ کورد فیبر نوری  SC-LC

نوعی دیگر از پچ کوردهای فیبر نوری وجود دارد که در هر دو سر آن‌ها از کانکتورهای متفاوت استفاده شده است. نمونه‌ای از این نوع، پچ کورد SC-LC می‌باشد. این پچ کوردها معمولاً در شبکه‌هایی به کار می‌روند که تجهیزات و دستگاه‌های متنوعی دارند

🔹پچ کورد فیبر نوری   ST-ST

کانکتور ST (مخفف Straight-Tip) با قطر مشابه کانکتور SC و فرول ۲.۵ میلی‌متری، در پچ کوردهای مالتی مود و سینگل مود استفاده می‌شود. این کانکتورها معمولاً دارای محفظه فلزی یا پلاستیکی بوده و آداپتورهای سیمپلکس و دابلکس آن به صورت افقی نصب می‌شوند. پوشش داخلی آن‌ها از جنس برنز فسفات یا اکسید زیرکونیوم است که دوام و کیفیت اتصال را تضمین می‌کند.

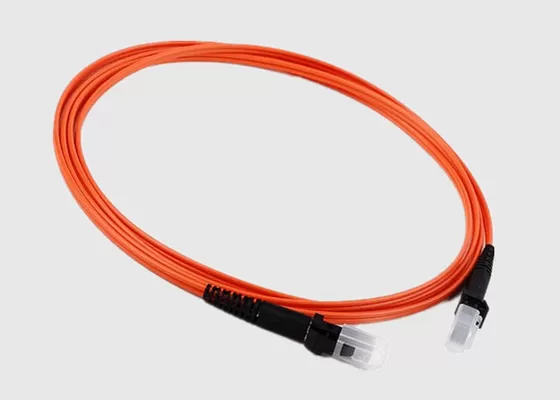

🔹پچ کورد فیبرنوری   MTRJ-MTRJ

پچ کورد فیبرنوری MTRJ که مخفف Mechanical Transfer Registered Jack است، با کانکتور MTRJ طراحی شده است. این کانکتور که ترکیبی از کانکتورهای MT و RJ است، دارای محفظه و فرول پلاستیکی بوده و امکان اتصال دو فیبر نوری را فراهم می‌کند. تولید این کانکتور توسط شرکت NTT انجام شده و فرم فرول آن از کانکتور MT الهام گرفته شده است. ظاهری مشابه کانکتور RJ45 دارد و اندازه‌ای تقریباً نصف کانکتور SC دارد. کانکتورهای MTRJ در دو نوع با دو پین فلزی (نر) و بدون پین (ماده) عرضه می‌شوند.۷

🔹پچ کورد فیبر نوری  MU-MU

پچ کورد فیبر نوری MU دارای کانکتوری با پوشش و محفظه پلاستیکی است که حق اختراع آن متعلق به شرکت NTT می‌باشد. نحوه اتصال کانکتور MU به صورت فشار و کشش (Push & Pull) بوده و فرول آن شباهت زیادی به کانکتور LC دارد. این کانکتور از نظر ساختاری شبیه به کانکتور SC بوده و به‌عنوان نسخه کوچک‌تر SC نیز شناخته می‌شود. کانکتورهای MU در سیستم‌های انتقال نوری پیشرفته، شبکه‌های اشتراکی و کاربردهای با سرعت بالای داده استفاده می‌شوند و پیش‌بینی می‌شود با توسعه‌های اخیر، جایگزین کانکتور SC در آینده گردند.

🔹پچ کورد فیبرنوری   MPO/MTP

پچ کورد فیبرنوری MPO دارای کانکتوری با ظرفیت بالا است که امکان اتصال چندین فیبر (۱۲، ۲۴، ۳۶ و بیشتر) را به‌صورت همزمان فراهم می‌کند. این کانکتور بر پایه فرول نوع MT طراحی شده و با سیستم اتصال فشار-کشش کار می‌کند، که معمولاً در کابل‌های ریبون کاربرد دارد. نسخه بروز شده این پچ کورد با نام MTP شناخته می‌شود که ظرفیت و عملکرد بهتری دارد و به‌ویژه در مخابرات بسیار مورد استفاده قرار می‌گیرد. نحوه اتصال آسان MTP باعث سهولت در نصب و نگهداری شبکه‌های فیبر نوری می‌شود.

🔹پچ کورد فیبرنوری  E2000-E2000

پچ کورد فیبرنوری E2000 دارای کانکتوری با طراحی فنری ویژه است که از فرول در برابر گرد و غبار و خش محافظت می‌کند و مانع خروج نور لیزر از کانکتور می‌شود. این کانکتور ساختاری مشابه کانکتور SC دارد اما اندازه‌ای کوچک‌تر داشته و فضای کمتری را اشغال می‌کند. پچ کورد E2000 از جدیدترین و گران‌ترین مدل‌های پچ کورد فیبرنوری محسوب شده و به دلیل کیفیت بالای ساخت، در شبکه‌های حساس و حرفه‌ای کاربرد گسترده‌ای دارد.

✅انواع پچ کورد فیبر نوری بر اساس نوع کابل

1. پچ کورد سینگل مود (Single-mode)
   • هسته: ۹ میکرون
   • رنگ کابل: زرد
   • فاصله مناسب: طولانی (چند کیلومتر)
   • تعداد سیگنال همزمان: ۱ سیگنال
   • کاربردها: FTTH، مخابرات، دیتاسنتر
2. پچ کورد مالتی مود OM1
   • هسته: ۶۲.۵ میکرون
   • رنگ کابل: نارنجی
   • فاصله مناسب: کوتاه (تا ۳۰۰ متر)
   • تعداد سیگنال همزمان: چند سیگنال
   • کاربردها: شبکه‌های LAN، سیستم‌های ویدئویی
3. ↑مالتی مود OM2
   • هسته: ۵۰ میکرون
   • رنگ کابل: نارنجی
   • فاصله مناسب: کوتاه (تا ۵۵۰ متر)
   • تعداد سیگنال همزمان: چند سیگنال
   • کاربردها: شبکه‌های کامپیوتری متوسط
4. ↑مالتی مود OM3
   • هسته: ۵۰ میکرون
   • رنگ کابل: آبی فیروزه‌ای
   • فاصله مناسب: متوسط (تا ۱۰۰۰ متر)
   • تعداد سیگنال همزمان: چند سیگنال
   • کاربردها: دیتاسنتر، شبکه‌های پرسرعت 10Gb
5. مالتی مود OM4
   • هسته: ۵۰ میکرون
   • رنگ کابل: آبی فیروزه‌ای یا ارغوانی
   • فاصله مناسب: متوسط (تا ۱۵۰۰ متر)
   • تعداد سیگنال همزمان: چند سیگنال
   • کاربردها: شبکه‌های 40Gb و 100Gb

✅انواع پچ کورد فیبر نوری بر اساس ساختار کابل

• Simplex → یک فیبر و یک کانکتور در هر طرف
• Duplex → دو فیبر و دو کانکتور در هر طرف (ارسال و دریافت همزمان)

✅انواع پچ کورد فیبر نوری بر اساس نوع پولیش

✅انواع جکت پچ کورد فیبرنوری

• PVC → ارزان و انعطاف‌پذیر، مناسب استفاده داخلی
• LSZH → بدون هالوژن و کم‌دود، مناسب محیط‌های حساس
• PE → مقاوم در برابر رطوبت و UV، مناسب فضای باز
• PVDF → مقاوم به حرارت، مناسب کابل‌های Plenum

💡‌تامین کلیه تجهیزات فیبرنوری در ویرا فایبر
مشاهده لیست تجهیزات فیبرنوری

✅انواع پچ کورد فیبر نوری بر اساس اندازه جکت

در ساختار پچ کورد فیبر نوری، جکت یا روکش بیرونی نقش حیاتی در حفاظت از فیبر داخلی و افزایش دوام کابل دارد. انتخاب اندازه مناسب جکت نه تنها بر مقاومت مکانیکی تأثیر می‌گذارد، بلکه بر انعطاف‌پذیری، وزن و حتی نحوه استفاده کابل در محیط‌های مختلف نیز مؤثر است.

به‌طور کلی، پچ کوردهای فیبر نوری بر اساس اندازه جکت در سه دسته اصلی قرار می‌گیرند:

🔹جکت با قطر ۱.۶ میلی‌متر

• ویژگی‌ها: فوق‌العاده سبک، انعطاف‌پذیر، مناسب برای فضاهای محدود.
• کاربرد: اتصالات داخلی رک، پچ پنل‌ها، و محیط‌هایی که فضای عبور کابل بسیار کم است.
• مزیت: کاهش وزن و اشغال فضای کمتر در مسیر کابل‌کشی.

🔹جکت با قطر ۲.۰ میلی‌متر

• ویژگی‌ها: تعادل بین مقاومت مکانیکی و انعطاف‌پذیری.
• کاربرد: مناسب برای اکثر شبکه‌های داخلی و تجهیزات دیتاسنتر.
• مزیت: پایداری بیشتر نسبت به جکت‌های نازک‌تر و مناسب برای استفاده روزمره.

🔹 جکت با قطر ۳.۰ میلی‌متر

• ویژگی‌ها: مقاوم‌ترین نوع جکت، مناسب برای شرایط سخت‌تر محیطی.
• کاربرد: مسیرهای کابل‌کشی طولانی، محیط‌های صنعتی یا مکان‌هایی با احتمال فشار و ضربه.
• مزیت: عمر طولانی‌تر و مقاومت بالا در برابر آسیب‌های فیزیکی.

✅چطور اندازه جکت مناسب را برای پچ کورد فیبر نوری انتخاب کنیم؟

• محیط نصب را بررسی کنید: در فضاهای محدود از جکت باریک و در محیط‌های پرخطر از جکت ضخیم استفاده کنید.
• نوع کاربرد را مشخص کنید: برای استفاده روزانه و اتصالات رک، سایز ۲.۰ میلی‌متر انتخابی بهینه است.
• میزان حفاظت مورد نیاز را در نظر بگیرید: اگر کابل در مسیر عبور افراد یا تجهیزات قرار دارد، جکت ضخیم‌تر عمر بیشتری به کابل می‌دهد.

جمع‌بندی

انتخاب درست اندازه جکت در پچ کورد فیبر نوری باعث افزایش کارایی، دوام و امنیت شبکه می‌شود. با شناخت ویژگی‌های هر سایز، می‌توانید کابلی انتخاب کنید که دقیقاً با نیاز فنی و محیطی شما سازگار باشد.

✅راهنمای انتخاب پچ کورد فیبر نوری

1. نوع کابل را بر اساس فاصله و کاربرد انتخاب کنید.
2. نوع کانکتور را متناسب با تجهیزات خود برگزینید.
3. نوع پولیش را بر اساس کیفیت موردنیاز انتخاب کنید.
4. طول کابل را کمی بیشتر از فاصله واقعی بگیرید.
5. جنس جکت را بر اساس محیط نصب تعیین کنید.

✅نکات نگهداری و تست پچ کورد فیبر نوری

• از خم‌شدن بیش از حد کابل خودداری کنید (شعاع خمش مجاز را رعایت کنید).
• قبل از اتصال، کانکتور را با ابزار مناسب تمیز کنید.
• برای اطمینان از سلامت کابل از OTDR یا VFL استفاده کنید.

✅نگهداری و تست سلامت پچ کورد فیبر نوری

برای اطمینان از عملکرد بی‌نقص شبکه‌های نوری، نگهداری و تست سلامت پچ کورد فیبرنوری یک ضرورت است. این کابل‌ها به دلیل حساسیت بالای هسته و کانکتور، نیازمند مراقبت ویژه هستند تا کیفیت انتقال داده و سرعت شبکه در بالاترین حد ممکن باقی بماند.

🔹نکات مهم در نگهداری پچ کورد فیبر نوری

1. جلوگیری از خمیدگی بیش از حد:پچ کورد فیبر نوری باید همیشه با شعاع خم استاندارد استفاده شود؛ خمیدگی زیاد باعث شکست نور و افت سیگنال می‌شود.
2. تمیز کردن منظم کانکتورها:آلودگی یا گرد و غبار روی کانکتور می‌تواند باعث افت چشمگیر کیفیت انتقال شود. استفاده از کیت‌های تمیزکننده مخصوص فیبر نوری توصیه می‌شود.
3. جلوگیری از کشش یا فشار فیزیکی:کابل نباید تحت فشار مکانیکی یا کشیدگی قرار گیرد؛ این موضوع می‌تواند باعث ترک‌خوردگی هسته یا آسیب جکت شود.
4. استفاده از کاور محافظ کانکتور:در زمان عدم استفاده، حتماً روی کانکتور پچ کورد فیبر نوری کاور محافظ نصب کنید تا از ورود گرد و غبار جلوگیری شود.

🔹روش‌های تست سلامت پچ کورد فیبر نوری

1. استفاده از Visual Fault Locator (VFL)
   این دستگاه با ارسال نور قرمز لیزری، شکست یا پارگی فیبر را به‌صورت بصری نمایش می‌دهد.
2. تست با OTDR
   دستگاه OTDR میزان افت سیگنال، طول کابل و محل دقیق خرابی را مشخص می‌کند.
3. بررسی افت توان (Power Meter)
   با مقایسه توان ورودی و خروجی می‌توان میزان افت واقعی کابل را اندازه‌گیری کرد.

نتیجه‌گیری

با نگهداری اصولی و تست دوره‌ای، عمر مفید پچ کورد فیبر نوری افزایش یافته و کیفیت شبکه پایدار می‌ماند. این کار علاوه بر جلوگیری از هزینه‌های اضافی، باعث می‌شود همیشه بهترین عملکرد را از زیرساخت فیبر نوری خود دریافت کنید.
