فیبر نوری در حالت عادی امکان اتصال به تجهیزات ارتباطی را ندارد .
برای اینکه امکان اتصال فیبر به تجهیزات ارتباطی را داشته باشیم نیاز به اتصالات متناسب با وسایل می باشد.
یکی از معمولترین روش های نصب اتصال بر روی تار فیبرنوری استفاده از پیگتیل می باشد.
یگتیل فیبرنوری کابلی است که در یک انتهای آن کانکتور فیبرنوری قرار دارد و انتهای دیگر آن سربندی نشده است. بنابراین از یک سر می‌تواند به تجهیزات دیگر متصل شود.
پیگتیل های فیبر نوری بر اساس پروتکل و عملکرد دیکته شده توسط استانداردهای صنعتی طراحی، تولید و آزمایش می شوند که دقیق ترین مشخصات مکانیکی و عملکرد را برآورده می کند.
در نصب و راه‌اندازی کابل فیبرنوری، نحوه اتصال کابل‌ها به سیستم برای موفقیت شبکه، بسیار حیاتی است.اگر به‌درستی انجام شود، سیگنال‌های نوری با کم‌ترین میزان تضعیف و افت برگشت از لینک عبور می‌کنند.
پیگتیل فیبرنوری یک راه‌حل مناسب برای بهینه‌سازی اتصال فیبر نوری ارائه می‌دهد که در ۹۹ درصد کاربردهای تک حالته مورد استفاده قرار می‌گیرد.
یگتیل فیبرنوری کابلی است که در یک انتهای آن کانکتور فیبرنوری قرار دارد و انتهای دیگر آن سربندی نشده است.
اتصال پیگتیل فیبر نوری برای پایان دادن به کابلهای فیبر نوری از طریق فیوژن یا اتصال مکانیکی انجام می‌شود.
کابلهای pigtail با کیفیت بالا، همراه با روش‌های صحیح اتصال فیوژن، بهترین عملکرد ممکن را برای پایانه‌های کابل فیبر نوری ارائه می‌دهند. pigtail فیبرنوری در تجهیزات مدیریت فیبرنوری مانند ODF، جعبه ترمینال فیبر و جعبه توزیع مورد استفاده قرار می‌گیرند.
انتخاب نوع پیگتیل با توجه به نوع قطعه اتصال و نوع کابل و متراژ انجام می شود. رایج ترین کانکتور های فیبرنوری شامل SC ، LC و FC ،ST می باشد. نوع پیگتیل بر حسب نوع کابل می تواند در انواع سایز ۹۰۰ میکرون، ۲ میلیمتر و ۳ میلی متر آماده شود.

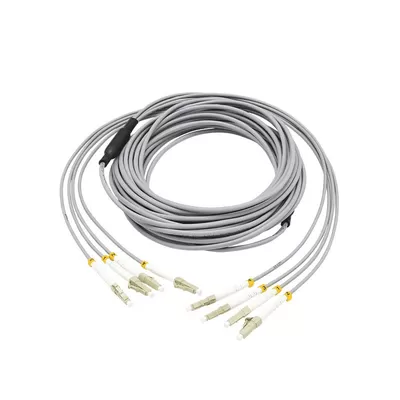

پیگتیل فیبرنوری lc از کانکتور فیبرنوری lc تولید می شود.
lc مخفف کلمه Lucent می باشد.
پیگتیل فیبرنوری lc یک کابل فیبرنوری با طول با کانکتور LC خاتمه می‌یابد. این مدل مجهز به فرول ۱.۲۵ میلیمتر است که برای اتصال‌های با سایز ۱.۶، ۲.۰ و ۳.۰ میلیمتر استفاده می‌شود. این نوع پیگتیل اتصال سریع و آسان را بین دستگاه‌های نوری فراهم میکند. بنابراین از آنها به‌طور گسترده در شبکه‌های فیبر نوری مانند مراکز داده، مخابرات و شبکه‌های سازمانی استفاده می‌شود.
پیگتیل فیبرنوری lc برای اتصال شبکه های پرسرعت مانند اترنت گیگابیتی، اترنت سریع و اترنت استفاده می شود. با استانداردهای IEC، EIA TIA و Telcordia مطابق است و با اتصالات استاندارد که عملکرد نوری بهینه ای را ارائه می دهد مطابقت دارد .
پیگتیل فیبرنوری sc از کانکتور sc ساخته شده است.
sc مخفف کانکتور مشترک subscriber connector می باشد.
sc به عنوان اتصال دهنده مربع یا اتصال استاندارد نیز نامیده می شود. این یک اتصال دهنده فیبر نوری محبوب به دلیل هزینه کم، دوام و نصب ساده آن برای شبکه های نوری نقطه به نقطه و غیرفعال است.
کانکتور پیگتیل SC یک کانکتور جداکننده غیر نوری با فرول زیرکونیایی یا آلیاژی ضد زنگ ۲.۵ میلی‌متری است. پیگتیل فیبر SC برای استفاده در برنامه‌هایی مانند CATV، LAN، WAN، تست و اندازه‌گیری مقرون‌به‌صرفه است.
کانکتورهای جدید SC نصب را ساده‌تر می‌کنند، بازده عملکرد را به حداکثر می‌رسانند و عملکرد تضمینی را در تست های بازگشتی rl و توان il ارائه می‌دهند. با این حال، SC دارای یک محفظه اتصال دهنده بزرگ و یک فرول ۲.۵ میلی متری است و این باعث می شود رک ها و پنل های شلوغ زیاد مناسب نباشد.
پیگتیل فیبر نوری fc از کانکتور Fc تولید می شود. FC اولین اتصال دهنده فیبرنوری بود که از فرول سرامیکی استفاده کرد، اما بر خلاف SC و LC با بدنه پلاستیکی، از اتصالات پیچی گرد ساخته شده از فولاد نیکل اندود یا ضد زنگ استفاده می کند. صفحه انتهایی کانکتور برای قرار دادن صحیح به یک کلید تراز متکی است و سپس با استفاده از یک حلقه رزوه ای در آداپتور/جک محکم می شود. علیرغم پیچیدگی اضافی در ساخت و نصب، هنوز هم کانکتور انتخابی برای تجهیزات اندازه گیری دقیق مانند OTDR ها است.
در ابتدا برای دیتاکام و برنامه های مخابراتی در نظر گرفته شده بود، استفاده از آن از زمان معرفی SC و LC کاهش یافته است. که هر دو عملکرد مشابهی را مانند FC ارائه می دهند، اما هر دو دارای قطعات ارزان تری هستند و سریعتر به هم متصل می شوند. با این حال، FC در محیط‌های با ارتعاش بالا بسیار موثر عمل میکند.
پیگتیل فیبرنوری st از کانکتور st ساخته می شود.
(کانکتور Straight Tip) کانکتور کابل فیبرنوری که از دوشاخه و سوکت سرنیزه استفاده می کند.
اتصال ST توسط AT&T مدت کوتاهی پس از ورود FC توسعه یافت. در یک نگاه، می توان آنها را با یکدیگر اشتباه گرفت، اما ST به جای یک رزوه پیچ، از اتصال سرنیزه استفاده می کند. استفاده در دهه های اخیر به همان دلایلی که FC کاهش یافته است. علاوه بر این، نمی توان آن را با یک پولیش زاویه دار خاتمه داد، که استفاده از آن را در کاربردهای فیبر تک حالته و FTTH محدود می کند.
عمدتاً در دیتاکام های چند حالته مستقر شده است، و در محیط های شبکه مانند دانشگاه ها، شبکه های شرکتی و در کاربردهای نظامی که در آن زمان سرنیزه اتصال سریع مزایای خود را داشت، بیشتر رایج است. معمولاً در زیرساخت هایی که در آغاز قرن ساخته شده اند نصب می شود. در هنگام نصب مجدد، ST ها معمولاً با اتصالات SC و LC مقرون به صرفه تر تعویض می شوند.
کانکتور ST pigtail محبوب‌ترین کانکتور برای برنامه‌های چند حالته فیبر نوری LAN است. این پیگتیل دارای یک حلقه بلند به قطر ۲.۵ میلیمتر است که از سرامیک (زیرکونیا)، آلیاژ ضد زنگ یا پلاستیک ساخته می‌شود. از این‌رو پیگتیل‌های فیبر St در زمینه های مخابراتی، صنعتی، پزشکی و حسگرها بسیار کاربرد دارند.
کانکتور ST pigtail محبوب‌ترین کانکتور برای برنامه‌های چند حالته فیبر نوری LAN است. این پیگتیل دارای یک حلقه بلند به قطر ۲.۵ میلیمتر است که از سرامیک (زیرکونیا)، آلیاژ ضد زنگ یا پلاستیک ساخته می‌شود. از این‌رو پیگتیل‌های فیبر St در زمینه های مخابراتی، صنعتی، پزشکی و حسگرها بسیار کاربرد دارند.
پیگتیل فیبر نوری MTP از کانکتور MTP/MPO تولید می شود. MTP/MPO یک کانکتور چند فیبر و بزرگتر از سایر کانکتورها است که فیبرهای ۱۲ تا ۲۴ فیبر را در یک فرول مستطیل شکل ترکیب می کند. اغلب در اتصالات موازی نوری با پهنای باند بالا ۴۰G و ۱۰۰G استفاده می شود. کانکتورهای فیبر MTP/MPO به دلیل کلید بالا و پایین، مشکلات نر و ماده پیچیده هستند.
کانکتور Mechanical Transfer Registered Jack (MT-RJ) یک کانکتور دوبلکس است که از پین ها برای تراز استفاده می کند و دارای نسخه های نر و ماده است. با محفظه پلاستیکی ساخته شده است و از طریق پین های راهنمای فلزی و فرول های پلاستیکی تراز دقیق را فراهم می کند. در مقایسه با یک جک تلفن استاندارد، اندازه کانکتور MT-RJ کمی کوچکتر است و اتصال و جدا کردن آن را آسان تر می کند. علاوه بر این، کانکتور فیبر نوری MT-RJ در مقایسه با سایر پایانه های فیبر خواننده، هزینه پایان کمتر و چگالی بیشتری را برای سخت افزارهای الکترونیکی و مدیریت کابل فراهم می کند.
پیگتیل فیبرنوری MU از کانکتور Mu تولید می شود.این کانکتور ماندد Sc از مکانیسم قفل شد ن و کشش برخوردار است و از فرول ۱.۲۵ میلی متری مانند lc برخوردار است.
پیگتیل فیبرنوری DIN از کانکتور din تولید می شود.کانکتور DIN گرد با پین هایی است که به صورت دایره ای مرتب شده اند. به طور معمول، یک کانکتور DIN با اندازه کامل دارای ۳ تا ۱۴ پین با قطر ۱۳.۲ میلی متر است. پیگتیل فیبرنوری din را می توان هم برای کابلهای مالتی مد استفاده کرد هم سینگل مد.
پیگتیل فیبرنوری E2000 از کانکتور E2000 ساخته شده است.این کانکتور فیبرنوری یکی از اجزای مهم مورد استفاده در شبکه فیبرنوری است. همچنین بخش کلیدی مورد استفاده در پچ کورد فیبرنوری و پیگتیل فیبر نوری است.
کانکتور E2000 یک مکانیزم کوپلینگ فشاری با یک کرکره فلزی خودکار در کانکتور به عنوان محافظت در برابر گرد و غبار و پرتو لیزر است. کانکتور فیبرنوری E2000 برای کاربردهای ایمنی بالا و قدرت بالا استفاده می شود.
پیگتیل‌های فیبر نوری در انواع مختلفی با کارآیی متفاوت تولید می‌شوند که شامل موارد زیر است:
۱-پیگتیل فیبر نوری مالتی‌مد: این پیگتیل قابلیت پشتیبانی از چندین باند فرکانسی برای مصارف مختلفی مانند ارتباطات داده، صوت، تصویر و … استفاده می‌شوند. در تولید این پیگتیل از کابل مالتی مد استفاده می شود.
۲-پیگتیل فیبر نوری تک حالته: این نوع پیگتیل فقط برای انتقال یک سیگنال به دو روش دو جهته یا یک جهته مورد استفاده قرار می‌گیرد. این پیگتیل به دلیل داشتن پهنای باند کمتر نسبت به پیگتیل‌های مالتی‌مد، برای انتقال داده‌ها با حجم کمتر استفاده می‌شود. در تولید این پیگتیل از کابل تک سینگل مد استفاده می شود.
۳-پیگتیل فیبر نوری زمانی: این نوع پیگتیل فیبر نوری به جای استفاده از طیف فرکانسی، از زمان به‌عنوان یک متغیر در انتقال داده‌ها استفاده میکند. به همین دلیل این پیگتیل‌ها برای ارسال داده‌ها با فرکانس پایین مانند پخش فیلم از اینترنت و … استفاده می‌شود.
۴-پیگتیل فیبرنوری تک‌رشته: این نوع پیگتیل فیبر نوری برای انتقال داده‌های بسیار بزرگ که دارای پهنای باند بسیار زیادی هستند، مانند ارتباط داده در فضا، کاربرد دارد.
۵-pigtail فیبرنوری اکتیو: این نوع پیگتیل در قسمتی از طول موج نور قرار می‌گیرد تا نوع خاصی از نور (لیزر) با دامنه‌دهی بزرگ را تولید کند. این پیگتیل نسبت پیگتیل‌های فیبر نوری عادی از سرعت بسیار بالایی برخوردار هستند.
۶–پیگتیل فیبرنوری بر حسب تعداد فیبر:پیگتیل های فیبر نوری در تعداد رشته های رشته های مختلف مانند ۱، ۲، ۴، ۶، ۸، ۱۲، ۲۴ و ۴۸ رشته وجود دارند. طراحی پیگتیل به تعداد فیبر بستگی دارد:
Simplex Fiber Optic Pigtail: این نوع شامل یک فیبر و یک کانکتور در یک طرف است.
پیگتیل فیبر نوری دوبلکس: پیگتیل دوبلکس دارای دو فیبر و دو کانکتور در یک انتها است که هر فیبر معمولاً با علامت “A” یا “B” مشخص می شود یا از چکمه های کانکتور با رنگ های مختلف برای نشان دادن قطبیت استفاده می کند.
توجه: پیگتیل های فیبر دارای کانکتورهای ماده (که در پچ پنل ها برای اتصال آسان استفاده می شوند) یا کانکتورهای نر (مستقیماً به فرستنده های نوری برای انتقال سیگنال وصل می شوند) دارند.
