انواع کانکتور فیبر نوری چیست؟

انواع کانکتور فیبر نوری عمومی و کاربرد آن‌ها

کانکتور فیبر نوری (Fiber Optic Connector) یکی از اجزای کلیدی در شبکه‌های نوری است که وظیفه دارد دو فیبر نوری را به شکلی دقیق، با حداقل تلفات نوری (Insertion Loss) و بازتاب نوری (Return Loss) به یکدیگر متصل کند. انتخاب نوع کانکتور مناسب تأثیر مستقیم بر کارایی، پایداری و کیفیت انتقال داده در شبکه دارد. در ادامه مهم‌ترین انواع کانکتورهای فیبر نوری معرفی و بررسی شده‌اند.

کانکتور SC (Subscriber Connector)

معرفی:
کانکتور SC یکی از رایج‌ترین انواع کانکتورهای فیبر نوری است که به دلیل طراحی ساده و قفل فشاری (Push-Pull) خود، اتصال و جداسازی بسیار آسانی دارد.

ویژگی‌ها:

• اتصال مربعی شکل

• مکانیزم قفل فشاری بدون نیاز به چرخش

• دقت بالا در هم‌ترازی فیبر

• قابلیت استفاده در شبکه‌های تک‌حالته (Single Mode) و چندحالته (Multimode)

کاربردها:

• شبکه‌های FTTH و FTTB

• تجهیزات مخابراتی و پچ پنل‌ها

• سیستم‌های نوری سازمانی و دیتاسنترها

کانکتور فیبر نوری LC (Lucent Connector)

معرفی:
کانکتور LC با طراحی کوچک‌تر نسبت به SC، یکی از پرکاربردترین مدل‌ها در تجهیزات جدید شبکه و دیتاسنترها است. این کانکتور توسط شرکت Lucent Technologies توسعه یافت و به دلیل ابعاد کوچک، برای محیط‌های با تراکم بالا بسیار مناسب است.

ویژگی‌ها:

• ابعاد کوچک‌تر (Small Form Factor)

• مکانیزم قفل مشابه کانکتور RJ45

• دقت بالا در تراز فیبر

• مناسب برای شبکه‌های با پهنای باند بالا

کاربردها:

• ↑ تجهیزات اکتیو فیبر نوری (مانند SFP و XFP)

• رک‌ها و پچ پنل‌های پرتراکم

• شبکه‌های پرسرعت (10G، 25G، 100G Ethernet)

کانکتور فیبر نوری  ST (Straight Tip)

معرفی:
کانکتور ST یکی از قدیمی‌ترین و شناخته‌شده‌ترین مدل‌ها است که توسط شرکت AT&T توسعه یافت. این نوع کانکتور از مکانیزم قفل چرخشی (Bayonet Lock) استفاده می‌کند.

ویژگی‌ها:

• ساختار استوانه‌ای و قفل چرخشی

• نصب ساده و مقاوم

• مناسب برای کاربردهای آموزشی و صنعتی

• اغلب در فیبرهای چندحالته استفاده می‌شود

کاربردها:

• شبکه‌های محلی قدیمی (LAN)

• تجهیزات آموزشی و آزمایشگاهی

• سیستم‌های ویدئویی و صنعتی

کانکتور فیبر نوری  FC (Ferrule Connector)

معرفی:
کانکتور فیبر نوری FC از اولین کانکتورهای مورد استفاده در شبکه‌های نوری تک‌حالته بود. این کانکتور با استفاده از مکانیزم پیچشی (Threaded Coupling) اتصال بسیار پایداری را فراهم می‌کند.

ویژگی‌ها:

• بدنه فلزی با استحکام بالا

• دقت مکانیکی عالی

• مقاومت بالا در برابر لرزش

• مناسب برای محیط‌های صنعتی و مخابراتی

کاربردها:

• سیستم‌های انتقال طولانی‌مدت

• مراکز مخابراتی

• تجهیزات آزمایشگاهی و دقیق

کانکتور فیبر نوری MTP / MPO (Multi-Fiber Push On/Pull Off)

معرفی:
این نوع کانکتورها برای اتصال چند فیبر به صورت هم‌زمان طراحی شده‌اند و در شبکه‌های پرظرفیت و دیتاسنترها کاربرد گسترده‌ای دارند. MPO نوع عمومی‌تر است و MTP نسخه بهبود‌یافته‌ی آن با دقت بالاتر محسوب می‌شود.

ویژگی‌ها:

• قابلیت اتصال تا ۱۲، ۲۴ یا حتی ۷۲ کور در یک کانکتور

• سرعت و سهولت نصب بالا

• امکان استفاده در سیستم‌های موازی (Parallel Optics)

• سازگار با فناوری‌های 40G و 100G

کاربردها:

• دیتاسنترها و شبکه‌های پرظرفیت

• سیستم‌های CWDM / DWDM

• پروژه‌های FTTH با ظرفیت بالا

کانکتور فیبر نوری E2000

معرفی:
کانکتور E2000 از جمله مدل‌های پیشرفته و باکیفیت است که دارای درپوش فنری (Spring-loaded Shutter) برای محافظت از انتهای فیبر و ایمنی چشم کاربر است.

ویژگی‌ها:

• طراحی ایمن با درپوش خودکار

• تلفات نوری بسیار پایین

• مقاومت مکانیکی و حرارتی بالا

• مناسب برای کاربردهای حرفه‌ای و حساس

کاربردها:

• سیستم‌های مخابراتی حساس

• تجهیزات تست و اندازه‌گیری

• مراکز داده پیشرفته

کانکتور فیبر نوری  MTRJ (Mechanical Transfer Registered Jack)

معرفی:
کانکتور فیبر نوری MTRJ از طراحی مشابه کانکتورهای شبکه RJ45 بهره می‌برد و برای اتصال هم‌زمان دو فیبر نوری در یک کانکتور طراحی شده است.

ویژگی‌ها:

• اتصال دو کور (Dual Fiber)

• نصب سریع و آسان

• ابعاد کوچک و مناسب برای فضاهای محدود

کاربردها:

• شبکه‌های LAN و SAN

• تجهیزات اکتیو نوری

• کاربردهای درون‌ساختمانی

 انواع کانکتور فیبر نوری خاص و کمتر رایج

در کنار مدل‌های پرکاربردی مانند SC و LC، برخی از کانکتورها برای کاربردهای خاص یا صنعتی طراحی شده‌اند. این مدل‌ها معمولاً در تجهیزات تخصصی، شبکه‌های قدیمی یا محیط‌های صنعتی مورد استفاده قرار می‌گیرند. در ادامه، هرکدام از آن‌ها را به‌صورت جداگانه بررسی می‌کنیم:

کانکتور فیبر نوری  DIN (یا DIN 47256)

معرفی:
کانکتور فیبر نوری DIN توسط مؤسسه استاندارد آلمان (Deutsches Institut für Normung) طراحی شده و به همین دلیل با نام DIN شناخته می‌شود. این کانکتور از نظر عملکرد و شکل ظاهری شباهت‌هایی با FC دارد اما از مکانیزم اتصال متفاوت و دقیق‌تری بهره می‌برد.

ویژگی‌ها:

• دارای بدنه فلزی با دقت مکانیکی بالا

• تلفات نوری بسیار پایین (Low Insertion Loss)

• اتصال ایمن با مکانیزم پیچی و قفل داخلی

• مناسب برای فیبرهای تک‌حالته و چندحالته

کاربردها:

• تجهیزات اندازه‌گیری و آزمایشگاهی

• شبکه‌های مخابراتی حساس

• محیط‌های صنعتی با لرزش و نویز بالا

نکته:
به‌دلیل کیفیت بالا و قیمت بیشتر، این نوع کانکتور معمولاً در پروژه‌های خاص استفاده می‌شود نه در شبکه‌های عمومی.

کانکتور فیبر نوری  SMA (SubMiniature version A)

معرفی:
کانکتور SMA یکی از قدیمی‌ترین انواع کانکتور فیبر نوری است که در دهه ۱۹۸۰ میلادی معرفی شد. این مدل بر پایه استاندارد کانکتورهای RF طراحی شده و از بدنه‌ای کاملاً فلزی و مقاوم برخوردار است.

ویژگی‌ها:

• اتصال رزوه‌ای (Threaded) برای پایداری مکانیکی

• مقاوم در برابر شوک و لرزش

• مناسب برای شرایط سخت محیطی

• تلفات نوری نسبتاً بالا در مقایسه با مدل‌های جدید

کاربردها:

• تجهیزات نظامی و صنعتی

• دستگاه‌های آزمایشگاهی قدیمی

• سیستم‌های حسگر نوری (Optical Sensors)

نکته:
به‌دلیل طراحی قدیمی و عدم تطبیق با استانداردهای امروزی، استفاده از SMA در شبکه‌های مدرن تقریباً متوقف شده است، اما هنوز در برخی صنایع خاص یافت می‌شود.

کانکتور فیبر نوری  MU (Miniature Unit)

معرفی:
کانکتور MU نسخه کوچک‌شده‌ای از کانکتور SC است که توسط شرکت NTT ژاپن طراحی شد. هدف از طراحی این کانکتور، کاهش اندازه و افزایش تراکم پورت‌ها در تجهیزات نوری بود.

ویژگی‌ها:

• ابعاد بسیار کوچک و ظریف

• مکانیزم قفل فشاری (Push-Pull) مشابه SC

• دقت بالا در تراز فیبر

• مناسب برای شبکه‌های پرظرفیت

کاربردها:

• تجهیزات ارتباطی و مخابراتی ژاپنی

• ماژول‌های نوری نسل قدیم

• سیستم‌های متراکم با فضای محدود

نکته:
با ظهور کانکتور LC که طراحی کوچک‌تر و سازگارتر با تجهیزات جهانی دارد، MU عملاً جای خود را به LC داده است.

کانکتور فیبر نوری  FDDI (Fiber Distributed Data Interface Connector)

معرفی:
کانکتور FDDI برای شبکه‌های FDDI طراحی شده است؛ شبکه‌هایی که در دهه ۱۹۹۰ برای انتقال داده با سرعت ۱۰۰ مگابیت بر ثانیه استفاده می‌شدند. این کانکتور معمولاً شامل دو فیبر در یک بدنه است (Transmit و Receive).

ویژگی‌ها:

• ساختار دوگانه برای ارسال و دریافت

• طراحی محکم با قفل پلاستیکی

• بیشتر برای فیبرهای چندحالته (MM)

• ابعاد نسبتاً بزرگ

کاربردها:

• شبکه‌های قدیمی LAN صنعتی

• سیستم‌های اتوماسیون کارخانه‌ها

• برخی تجهیزات مخابراتی دهه ۹۰ میلادی

نکته:
امروزه شبکه‌های FDDI با فناوری‌های اترنت نوری (Optical Ethernet) جایگزین شده‌اند، اما کانکتور FDDI هنوز در برخی زیرساخت‌های قدیمی یافت می‌شود.

کانکتور فیبر نوری  BF (Bayonet Fiber Connector)

معرفی:
کانکتور فیبر نوری BF نوعی کانکتور با مکانیزم قفل چرخشی (Bayonet Lock) است که شباهت زیادی به ST دارد اما با طراحی دقیق‌تر و مقاوم‌تر تولید شده است. این مدل معمولاً در اروپا، به‌ویژه در صنایع نظامی و مخابراتی، کاربرد دارد.

ویژگی‌ها:

• ساختار مقاوم با قفل چرخشی

• نصب آسان و سریع

• مناسب برای محیط‌های با لرزش و ضربه

• پایداری نوری بهتر نسبت به ST

کاربردها:

• شبکه‌های صنعتی اروپایی

• سیستم‌های نظامی و کنترل فرآیند

• پروژه‌های فیبر نوری در محیط‌های خشن

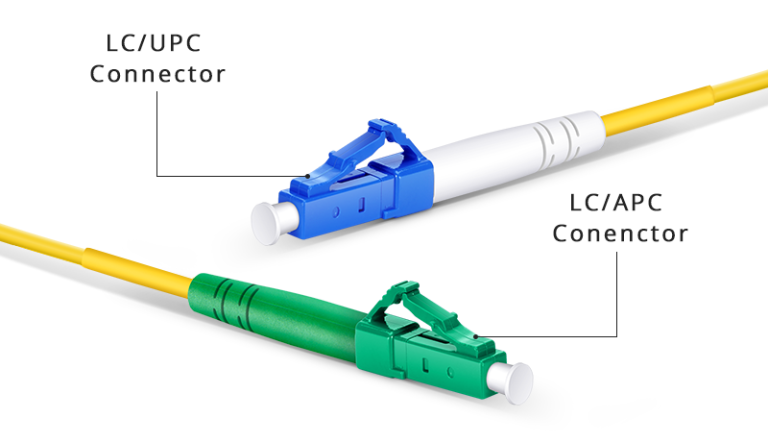

کانکتور APC (زاویه‌دار) در مدل‌های SC/APC و LC/APC

معرفی:
کانکتورهای APC (Angled Physical Contact) در واقع نسخه‌ای از کانکتورهای استاندارد SC یا LC هستند، با این تفاوت که سطح انتهایی فیبر با زاویه ۸ درجه برش خورده تا بازتاب نوری (Back Reflection) را به حداقل برساند.

ویژگی‌ها:

• کاهش شدید بازتاب نوری (تا -60dB)

• سطح انتهایی سبزرنگ برای تشخیص آسان

• مناسب برای انتقال سیگنال‌های آنالوگ و GPON

کاربردها:

• شبکه‌های FTTH و GPON

• سیستم‌های ویدئویی و تلویزیونی

• ارتباطات مخابراتی طولانی‌برد

نکته:
در شبکه‌های FTTH معمولاً از SC/APC به عنوان کانکتور استاندارد استفاده می‌شود؛ در حالی‌که در دیتاسنترها LC/UPC رایج‌تر است.
