اسپلیتر فیبرنوری، یک وسیله نوری پسیو است که می تواند یک سیگنال نوری را به چند سیگنال نوری تقسیم کند. این وسیله یکی از اجزای کلیدی در FTTH است. این دستگاه به کاربران کمک می‌کند تا عملکرد مدارهای نوری را به حداکثر برسانند.
تقسیم سیگنال در اسپلیتر توان با افت در شبکه همراه است که ارتباط مستقیمی با نسبت تقسیم و تعداد شاخه ها دارد.
اسپلیتر نوری به عنوان یک وسیله مهم در شبکه نوری پسیو PON است. معمولا دارای دو نوع اسپلیتر PLC و FBT است.
اسپلیتر فیبرنوری راه حلی برای بهبود بهره وری زیرساخت های نوری است.
در مورد اصل کار فیبر نوری، می توان به طور کلی به روش زیر توضیح داد.
هنگامی که سیگنال نوری در یک فیبر سینگل مود منتقل می شود، انرژی نوری نمی تواند کاملا” در هسته فیبر متمرکز شود.
مقدار کمی از انرژی توسط cladding فیبر نوری پخش می شود.
یعنی اگر دو فیبر به اندازه کافی به هم نزدیک باشند، نور منتقل شده در فیبر نوری می تواند وارد فیبر نوری دیگری شود.
بنابراین، این تکنیک را با استفاده از فیبرهای نوری متعدد به دست آورد و اینگونه اسپلیتر فیبر نوری ساخته می شود.
در یک اسپلیتر نوری با ضریب تقسیم ۱:۴ (یک به چهار) می‌تواند یک سیگنال نوری را از یک ورودی فیبر نوری به چهار سیگنال نوری تقسیم و از طریق چهار کابل فیبر نوری مجزا انتقال دهد.
پس با ضریب تقسیم ۱:۴، اگر کابل نوری ورودی ۲۰۰۰Mbps پهنای باند داشته باشد، هر کاربری در انتهای خط فیبر نوری می‌تواند از شبکه با پهنای باند ۵۰۰Mbps استفاده کند.

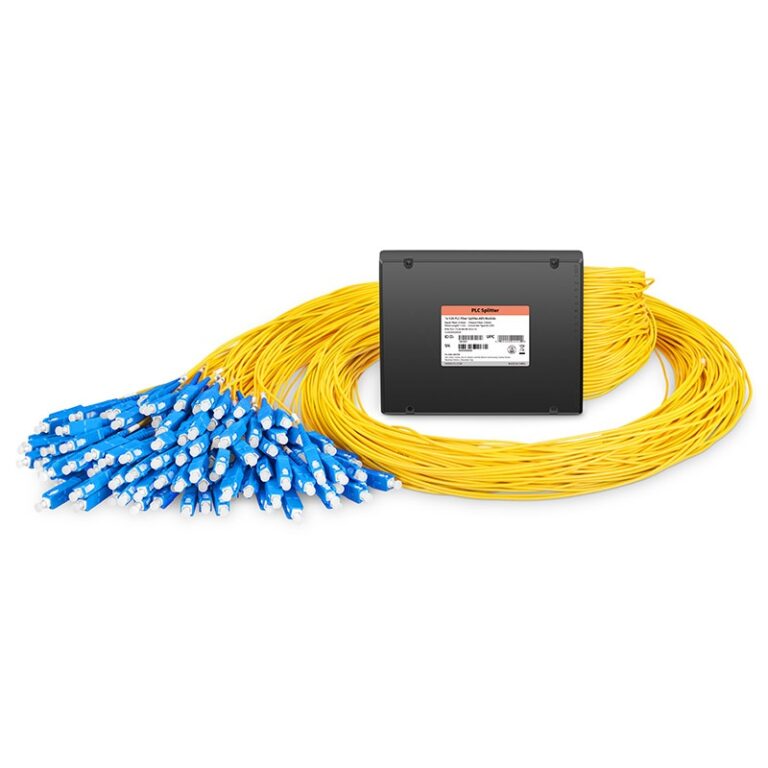

اسپلیتر PLC : اسپلیتر PLC سیگنال ورودی را به چندین سیگنال خروجی با استفاده از تراشه PLC نوری تقسیم می کند.
یک تراشه PLC نوری قادر است حداکثر ۶۴ خروجی را بدست آورد.
تراشه PLC نوری جزء کلیدی اسپلیتر نوری است که در نسبت های تقسیم
۱*N (N=2, 4, 8, 16, 32, 64)
۲*N (N=2, 4, 8, 16, 32, 64)
این نوع اسپلیتر فضای کوچکی را اشغال می کند بنابراین برای مواردی که نیاز به فضای کمتری است مناسب است.
تلفات اسپلیتر PLCبه طول موج حساس نیست
اسپلیتر FBT:
اسپلیتر FBT با استفاده از یک منبع گرمایی مشابه فیوژن یک به یک فیوژن می شود.
فیبرها تحت یک منطقه گرمایی کشیده می شوند تا به شکل مخروط مضاغف در آیند.
قیمت اسپلیتر FBT با توجه به اینکه از تکنولوژی پایینتری نسبت به اسپلیتر PLC در آن به کار رفته است، پایینتر است.
نسبت تقسیم در این اسپلیتر قابل تنظیم است اما تلفات آن نسبت به طول موج حساس است و بنابراین دستگاه باید با توجه به طول موج انتخاب شود.
این نوع اسپلیتر فضای زیادی را اشغال می کند و برای مواردی که نیاز به فضای کمتری است مناسب نیست.
مزایای اسپلیتر FBT:
معایب اسپلیتر FBT:
اسپلیتر فیبر نوری از لحاظ ساختار و تقسیم به انواع زیر تقسیم می‌شوند:
اسپلیتر یک به N برای شبکه‌های نوری پسیو ستاره و اسپلیتر های دو به N برای شبکه‌های نوری پسیو حلقه استفاده می‌شوند.
