آشنایی کامل با مفصل فیبرنوری

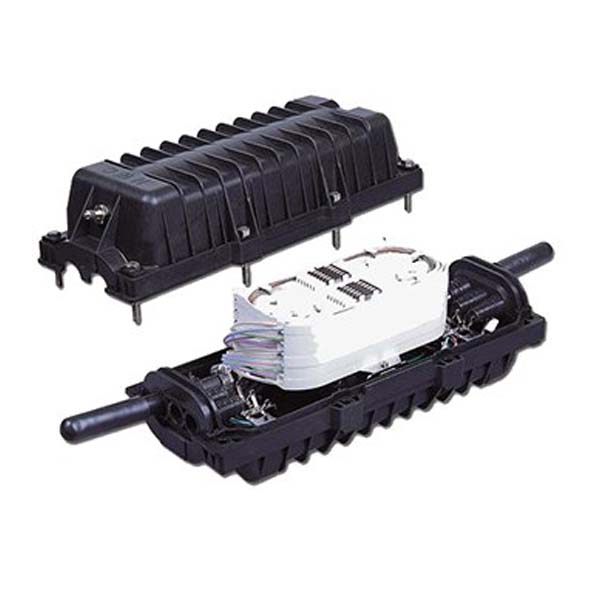

۱. مفصل فیبرنوری افقی

مفصل های افقی فیبر نوری به منظور محافظت از موقعیت ارتباط کابل ها و اتصالات به صورت تخت یا سیلندری شکل طراحی و تولید می شوند. این نوع از مفصل ها به دلیل کاربرد گسترده می تواند در انواع مختلف هوایی؛ خاکی و زیر زمینی نصب شود. مزیت مفصل های افقی مقاومت بالا در برابر گرد و غبار و ضد آب بودن آن است.جنس مفصل های افقی از پلاستیک با قابلیت کشش بالا بوده که توانایی تحمل فشار ۷۰ تا ۱۰۶ کیلو پاسکال را دارند. هم چنین این مفصل ها در دما های بسیار پایین نیز کاربرد داشته و در محدود دمایی -۴۰ درجه سانتی گراد تا ۸۵ درجه سانتی گراد عملکرد مناسبی دارند.

۲. مفصل فیبرنوری عمودی

مفصل های عمودی فیبرنوری نسبت به نوع افقی کمتر مورد استفاده قرار می گیرند و با توجه به شکل ظاهریشان برای مصارف خاکی طراحی شده اند مفصل های عمودی به نام مفصل گنبدی در بازار شناخته می شود.

انواع مفصل فیبرنوری بر حسب محیط مورد استفاده

۱-مفصل فیبرنوری خاکی

فیبر های نوری خاکی خاکی عبور می کنند و برای متصل کردن آن ها باید از مفصل های خاکی استفاده کرد. مفصل های خاکی با توجه به نوع خاک در انواع مختلف تولید و به کار گرفته می شوند. روش مونتاژ و اتصال این مفصل ها به یک روش بوده و کارایی یکسان دارند. برای جلوگیری از آسیب رسیدن به مفصل های خاکی به دلیل قرار گرفتن در معرض آسیب های مکانیکی، نفوذ گرد و غبار و آب باید مقاوم بوده و از استحکام بالایی برخوردار باشند.

۲- مفصل فیبر نوری هوائی

معمولا کابل کشی هوائی در بالای تیر یا بلندی‌ها  انجام می‌گیرد و مفصل فیبرنوری نیز در روی تیر و فضای باز نصب  می‌شود .کابل و مفصل هردو در معرض هوای باز و تابش نور مستقیم خورشید، باد، طوفان و رعد و برق قرار دارند و تجزیه و آسیب به پوسته مفصل و کابل  بسیار محتمل است و به همین دلیل باید کارخانه سازنده به ترکیبات روکش مفصل مواد تشکیل دهند و نیز شکل ظاهری بسیار توجه کند و در این راستا به طور معمول طراحی و ساخت این مفصل‌ها به شکل یک قوطی انجام می‌شود.

مفصل هوایی برای کابل های هوایی مورد استفاده قرار می گیرند. معمولا کابل کشی هوائی در بالای تیر یا بلندی‌ها  انجام می‌گیرد و مفصل فیبر نوری نیز در روی تیر و فضای باز نصب  می‌شود

به دلیل نصب مفصل های فیبرنوری بر روی تیر چراغ برق در ارتفاع بالا، در معرض تابش مستقیم نور خورشید، وزش تند باد، طوفان و رعد و برق قرار دارد. به همین دلیل باید مواد تشکیل دهنده مفصل های هوایی توانایی محافظت از کابل را در مقابل عوامل ذکر شده داشته باشد و درصد تخریب و پوسیدگی کابل و روکش کابل کم باشد.

 این نوع مفصل ها به دلیل نصب بر روی دکل های مخابراتی، به نام مفصل مخابراتی نیز شناخته می شوند و به دو دسته زیر تقسیم می شوند:

مفصل کابل های بدون فشارهوا

مفصل کابل های با فشار هوا

مفصل کابل های بدون فشار هوا

این نوع مفصل های هوایی در کابل های بدون فشار استفاده می شوند و به دلیل مقاومت بالا در مقابل دما به کمک الیاف ها برای انشعاب کابل های ژله فیلد کاربرد دارند.

مفصل کابل های با فشار هوا

مفصل های هوایی با فشار هوا در محیط هایی که کابل ها تحت فشار بالای هوا هستند مورد استفاده قرار می گیرند.

۳-مفصل فیبرنوری دریایی

مفصل‌های دریائی در آب‌های  کم عمق، دریاها و اقیانوس‌ها که عمق زیادی دارند،کشیده و نصب می‌شود کابل و مفصل هر دو بطور مستقیم با آب شیرین یا شور در تماس هستند و به همین دلیل دارای طراحی مقاوم و مستحکم نسبت به کشش، شوری، وموجودات دریایی و.. است. این نوع از مفصل‌ها از لحاظ شکل و اندازه مانند مفصل های خاکی هستند اما ترکیبات بهتر و قوی تری برای روکش و مواد تشکیل دهنده آنها استفاده شده است.
