معرفی تجهیزات فیبرنوری، تجهیزات پسیو فیبر نوری و تجهیزات اکتیو فیبرنوری
قبل از اینکه به بررسی تجهیزات فیبرنوری بپردازیم تعریف کلی از فیبرنوری می پردازیم.
فیبرنوری (به انگلیسی: Optical fiber )به رشته باریک و بلندی از یک ماده شفاف مثل شیشه یا پلاستیک است که می‌تواند نوری را که از یک سر به آن وارد شده را با سرعت بالا و همچنین با تغییر جهت از سر دیگر نور را خارج کند. فیبر نوری دارای پهنای باند بسیار بالاتر از کابلهای معمولی در شبکه است و با آن می‌توان داده‌های تصویر، صوت، دیتا و داده های دیگر را با سرعت فوق العاده تا ۱۰ گیگابیت بر ثانیه و بالاتر منتقل کرد.
امروزه تجهیزات فیبرنوری به دلیل پهنای باند بیشتر در مقایسه با کابل های مسی، و تاخیر کمتر در مقایسه با مخابرات ماهواره‌ای از مهمترین ابزار انتقال اطلاعات محسوب می‌شود.
از نظر ساختار هسته فیبرنوری، دو نوع فیبر نوری داریم:
فیبر تک حالته (SMF,single mode fiber): از یک هسته بسیار کوچک تشکیل شده است و از فناوری لیزر گران قیمت برای ارسال یک پرتوی نور استفاده میکند.
فیبر چند حالته (MMF,multimode fiber): از یک هسته بزرگ‌تر تشکیل شده و از فرستنده‌های LED برای ارسال پالس‌های نور استفاده میکند. این نوع کابل فیبر نوری به دلیل کم هزینه تر بودن از محبوبیت بالاتری برخوردار است.
مقدمه تجهیزات فیبرنوری
تجهیزات فیبرنوری به عنوان مهمترین عامل در پیشرفت شبکه‌های ارتباطات مدرن شناخته می‌شوند. این مقاله به بررسی تجهیزات فیبرنوری و نقش برجسته آنها در بهبود ارتباطات پرداخته و اهمیت آنها در زمینه فناوری اطلاعات را مورد بحث قرار می‌دهد. در ادامه به معرفی لیست تجهیزات فیبرنوری پرداخته می شود.
از جمله برخی از نقش هایی که تجهیزات فیبرنوری در شبکه ایفا میکنند به شرح زیر است:
ارتباط و اتصال
تجهیزات فیبرنوری از جمله سوئیچ‌ها، روترها، و پچ پنل‌ها، در ایجاد اتصالات مستقیم و مدیریت ترافیک داخل شبکه نقش اساسی دارند. آنها امکان ایجاد ارتباط پایدار و با سرعت بالا بین دستگاه‌ها و شبکه‌ها را فراهم میکنند.
مدیریت ترافیک
سوئیچ‌ها به عنوان تجهیزات مدیریت ترافیک درون شبکه عمل میکنند و اطمینان می‌دهند که داده‌ها به‌صورت صحیح و با سرعت به مقصد خود می‌رسند. این تجهیزات با کنترل و جداول مسیریابی، ترافیک را به بهترین شکل ممکن به مقصد می‌رسانند.
اتصالات فیبرنوری
کانکتورها و اتصالات فیبرنوری نقش اساسی در ایجاد اتصالات دقیق و پایدار دارند. این تجهیزات باعث انتقال اطلاعات با حداکثر سرعت و کیفیت ممکن می‌شوند.
امنیت شبکه
تجهیزات فیبرنوری نقش مهمی در امنیت شبکه دارند. از فایروال‌ها و تجهیزات تشخیص نفوذ گرفته تا رمزنگاری داده‌ها، این تجهیزات امنیت شبکه را تقویت میکنند.
توسعه پذیری
تجهیزات فیبرنوری برخلاف بسیاری از تکنولوژی‌های دیگر به خوبی توسعه‌پذیر هستند. این امکان را فراهم میکنند که با افزایش نیازها و تکنولوژی‌های جدید، شبکه به سرعت ارتقاء یابد.
سهولت در نگهداری
تجهیزات فیبرنوری به دلیل ساختار فیبرنوری و مصرف کمتر انرژی، نیاز به نگهداری کمتری دارند. این ویژگی باعث افزایش بهره‌وری و کاهش هزینه‌های نگهداری می‌شود.
به طور کلی، تجهیزات فیبرنوری اساسی‌ترین عوامل در ایجاد شبکه‌های پرسرعت، ایمن و پایدار محسوب می‌شوند.
تحولات و آینده
تجهیزات فیبرنوری به سرعت در حال تحول هستند. با ادغام تکنولوژی‌های جدید، مانند فناوری ۵G و هوش مصنوعی، تجهیزات فیبرنوری به سرعت به سمت شبکه‌های هوشمند و پرکارایی حرکت میکنند.
تقسیم بندی تجهیزات فیبرنوری
تجهیزات پسیو فیبر نوری
تجهیزات پسیو فیبرنوری اجزایی هستند که در انتقال داده‌ها بدون نیاز به تغذیه برقی به‌کار می‌روند و نقش اساسی در ایجاد و مدیریت شبکه‌های فیبرنوری ایفا میکنند. این تجهیزات تاثیری در دستکاری سیگنال داده در شبکه ندارند. در زیر، نمونه‌هایی از تجهیزات پسیو فیبرنوری ذکر شده‌اند:
پچ کورد (پچ کورد)،پیگتیل،پچ پنل،اسپلیتر.
باکس oto (پریز فیبرنوری)،باکس fat (جعبه توزیع)،
انواع کابل:کابل دراپ، میکروفیبرنوری، کابل نگزنس، کابل خاکی ، کابل کانالی، کابل هوایی
انواع مفصل فیبرنوری:مفصل شبکه، مفصل سامجین، مفصل هوایی، مفصل خاکی، مفصل آبی
آداپتورها،فست کانکتور،کانکتور و انواع اتصالات،کریمپ، کلیور،کلینر،استریپر
wall mount،Odf، لیزر فیبرنوری، otdr، دستگاه فیوژن
معرفی تجهیزات پسیو فیبرنوری
پچ کورد فیبرنوری | پچ کورد فیبرنوری | پچکورد فیبرنوری
Fiber optic patch cord
پچ کوردها کابل‌هایی هستند که از دو سمت خود به یک کانکتور فیبرنوری متصل هستند. این تجهیزات در اتصالات مستقیم بین دستگاه‌ها یا دستگاه‌ها به پچ پنل‌ها استفاده می‌شوند.
پچ کوردهای فیبرنوری (نمونه ای از پچ کورد پر کاربرد فیبرنوری )بر اساس نوع کابل (سینگل مد یا مالتی مد) و نوع کانکتور ، به انواع مختلف دسته بندی می شوند.
پیگتیل فیبرنوری
Fiber optic pigtail
پیگتیل فیبرنوری به کابلی گفته می شود که تنها از یک سمت به کانکتور فیبر نوری متصل است و در سمت دیگر هیچ اتصالی وصل نیست.پیگتل ها بر حسب ضخامت کابل (۹۰۰ میکرون یا ۲ میلی متر یا ۳ میلی متر) و نوع کابل ( تک حالته یا چند حالته) و نوع کانکتور در انواع مختلفی ساخته می شوند.
پیگتیل برای پایان دادن به کابل فیبر نوری از طریق فیوژن یا اتصال مکانیکی انجام می‌شود. کابلهای پیگتیل با کیفیت بالا، همراه با روش‌های صحیح اتصال فیوژن، بهترین عملکرد ممکن را برای پایانه‌های کابل فیبر نوری ارائه می‌دهند. پیگتیل‌های فیبر نوری در تجهیزات مدیریت فیبر نوری مانند ODF، جعبه ترمینال فیبر و جعبه توزیع مورد استفاده قرار می‌گیرند. پیگتیل فیبرنوری یکی از مهم ترین تجهیزات فیبرنوری در زمان اتصال نهایی کابل فیبرنوری است.
باکس oto |پریز فیبرنوری | ATB |
OTO معمولاً برای نصب در داخل ساختمان‌ها و نقاط پایانی شبکه‌های فیبر نوری استفاده می‌شود.جعبه های OTO یکی از این تجهیزاتی می باشد که در واقع علاوه بر محافظت از محل فیوژن فیبر نوری ، وظیفه پریزهای ارتباطی قدیمی منازل را نیز برعهده داشته با این تفاوت که برای تارهای فیبر نوری مورد استفاده قرار می گیرند.
در تجهیزات فیبرنوری باکس oto از خانواده ی باکس های Fat محسوب می شود ولی از انجایی که معمولا تا دو پورت کانکتور فیبرنوری را ساپورت میکند به پریز فیبرنوری یا oto شناخته می شود.

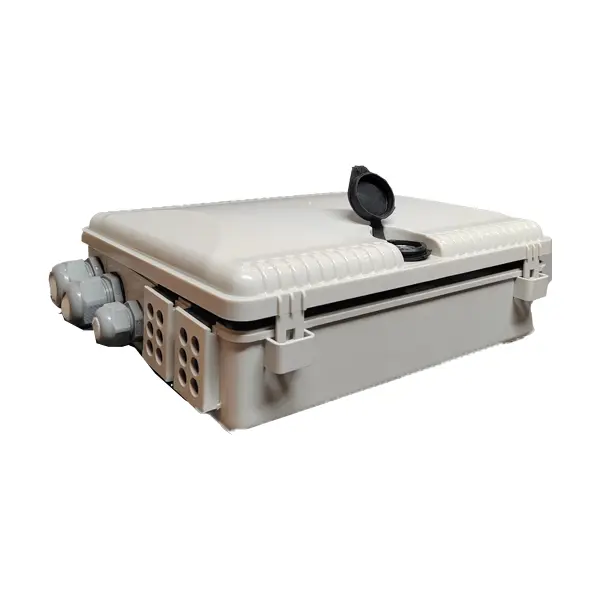

باکس fat | جعبه توزیع فیبرنوری | باکس توزیع
از اجزای حیاتی شبکه FTTH است. این باکس های پلاستیکی دارای محفظه ای برای پوشش دادن و محافظت از تجهیزات الکتریکی و مخابراتی می باشند.جعبه تقسیم فیبر نوری یا باکس ترمینال فیبرنوری به طور کاملا گسترده ای به عنوان یک نقطه ی پایانی برای کابل فیبرنوری جهت اتصال به دراپ استفاده می شود.
با استفاده از این باکس علاوه بر اینکه می توان اسپلایسینگ ، تقسیم و توزیع را انجام داد ، این باکس امکان محافظت و مدیریت FTTH را فراهم می کند.
در تفاوت باکس oto و باکس fat این نکته حائز اهمیت است که oto برای داخل ساختمان ولی fat برای خارج ساختمان مورد استفاده قرار می گیرد.
کابل دراپ فیبرنوری
Fiber optic drop cable
دراپ معمولاً کابل هایی با قطر کوچک و تعداد فیبر کم با طول دهانه بدون پشتیبانی محدود هستند که می توانند به صورت هوایی، زیرزمینی یا کانالی نصب شوند. همانطور که در فضای باز استفاده می شود، این نوع کابل باید دارای حداقل قدرت کششی ۱۳۳۵ نیوتن طبق استاندارد صنعتی باشد. کابل دراپ فیبرنوری در انواع مختلفی موجود هستند.
ساختار تار کابل دراپ هم در نوع سینگل مد هم مالتی مد ساخته می شود.کابلهای دراپ معمولا دارای نگهدارنده ومقاوم سازاز جنس فولاد می باشدکه به عنوان مهار شناخته می شود.تارهای فیبر نوری این کابل معمولا به صورت رنگی در حالت رایج به رنگ قرمز و آبی می باشد.که امکان شناسایی آسان را در هنگام نصب فراهم می کند.
کابل های دراپ نقش اساسی در توزیع شبکه های ftth ایفا می کنند.و یکی از پر مصرف ترین تجهیزات فیبر نوری است.
پیشنهاد مطالعه برای شما:
نمونه هایی از کابل های دراپ
کابل نگزنس
شرکت Nexans از جمله شرکت های بنام در زمینه تولید تجهیزات پسیو از جمله کابل فیبر نوری نگزنس می باشد.
کابل فیبرنوری نگزنس به دو دسته زیر تقسیم می شوند :
تک حالتی (single mode)
چند حالتی (multi-mode)
مهمترین عاملی که باید در اتنخاب کابل فیبرنوری در نظر بگیرید، فاصله می باشد. به عنوان مثال در داخل دیتاسنتر، طبیعی است که از کابل multi-mode استفاده کنید که تا فاصله ۳۰۰ متر و ۴۰۰ متر برای شما مناسب است. اگر فاصله ی کابل کشی شما طولانی است، می توانید از کابل single-mode استفاده کنید.
جنس روکش برخی از کابل های فیبر نوری Nexans از فولاد است در نتیجه برای نصب در محیط های باز مناسب می باشند و در برابر جویدگی، خرد شدن، آب و اشعه ماوراء بنفش مقاوم هستند. این کابل ها را می توان در داخل زمین نیز دفن کرد.
کابل خاکی | کابل خاکی فیبرنوری | کابل obfc
کابل OBFC یا کابل خاکی در شبکه های زیرساخت و بین شهری در مسافت های طولانی مورد استفاده قرار می گیرد و مستقیما داخل خاک دفن می گردد. این کابل دارای یک محافظ نوار استیل دندان اره ایی (کروگیت) می باشد. در این کابل قسم محافظ از نخ و نوار جاذب رطوبت استفاده می شود.
کابل obfc در شبکه های زیرساخت و بین شهری در مسافت های طولانی استفاده می شود و قابلیت دفن مستقیم و نصب در ترانشه یا زیر خاک را دارد.
کابلها بیشتر از انکه جز تجهیزات فیبرنوری به حساب بیایند در خانواده ایی جدا قرار می گیرند اما در عین حال به علت مهم بودن انها و شاه کلید اصلی دنیای فیبرنوری و اینکه عموما تمام تجهیزات فیبر نوری برای کار با انها ساخته می شوند ، در این مقاله گنجانده شده اند.
پیشنهاد مطالعه برای شما:
نمونه هایی از کابل خاکی
کابل کانالی | کابل کانالی فیبرنوری | کابل ocuc
این نوع کابل بر خلاف کابل خاکی دارای ساختار متفاوت و بدون ژله یا خشک می باشد. برای حفاظت کابل در مقابل نفوذ رطوبت از نوار جاذب رطوبت استفاده می شود. کابل کانالی دارای یک لایه روکش می باشد و برای افزایش مقاومت کابل از Aramid Yarn استفاده می شود. این نوع کابل هنگام استفاده و کابل کشی به وسیله پلی واتر در داکت و ساب داکت خوابانده می شود.
پیشنهاد مطالعه برای شما:
نمونه هایی از کابل کانالی فیبرنوری

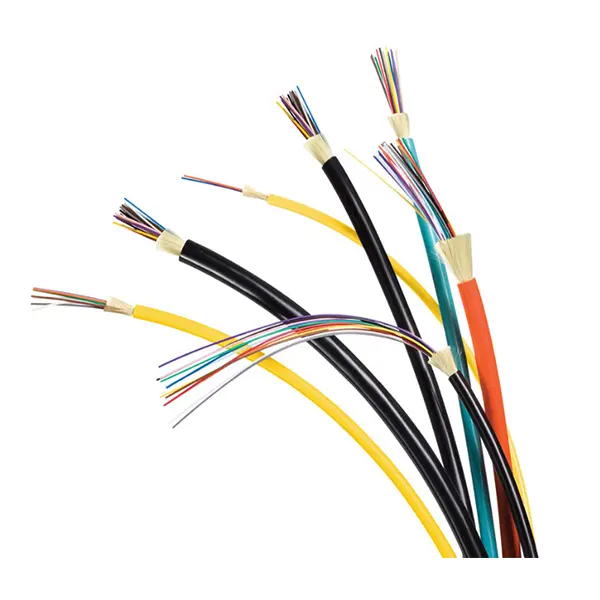

میکرو کابل فیبرنوری
Micro fiber optic cable
میکرو کابل های فیبرنوری که به Air Blown Fiber هم معروف هستند کابل هایی با قطر کم (۲ تا ۵.۵ میلیمتر) هستند که می‌توان آنها را از داخل لوله های با قطر کم عبور داد، این لوله ها به میکروداکت (Microduct) معروف هستند. میکرو کابل فیبرنوری به دو دسته سوپر میکرو و میکرو کابل دسته‌بندی می‌شوند. کابل سوپر میکرو قطر کمتری دارد و طبیعتاً در لوله های با سایز کمتر مورد استفاده قرار میگیرد. کابل های میکرو از ۴ کُر(Fiber Core) تا ۱۴۴ کر تولید می‌شوند و قطر این کابل ها معمولا از ۲.۵ تا ۸.۲ میلیمتر است و این بستگی به دقت ماشین آلات تولید دارد.
میکروفیبرنوری یک فناوری نوظهور است که به سرعت در حال گسترش است. این فناوری به دلیل مزایای زیادی که دارد، به سرعت جای خود را در بازار کابلهای فیبر نوری باز میکند.
پیشنهاد مطالعه برای شما:
مفصل فیبرنوری
closure fiber optic
کابل فیبر نوری مانند کابل های سیمی از یک نقطه شروع شده و پایان می یابد.برای اتصال کابل های فیبر نوری و تولید شبکه های فیبر نوری باید از اتصالات مورد اعتماد استفاده شود. مفصل فیبرنوری یکی از اجزای اصلی شبکه فیبر نوری محسوب شده که برای وصل کردن مجدد تارهای کابل نوری مورد استفاده قرار می گیرند.
مفصل فیبرنوری برای ایجاد اتصال ، محافظت از تارهای متصل شده ، جلوگیری از ورود آب به داخل کابل و … مورد استفاده قرار می گیرد.
مفصل در تجهیزات فیبرنوری یکی از وسیله های پر کاربرد در مسیر کابل کشی در زمان پیاده سازی شبکه های ftth محسوب می شود.و به عنوان شاهراهی برای ایجاد اتصال بین کابل های خاکی و کانالی و هوایی و کابل دراپ است.
آداپتور | کوپلر فیبرنوری | آداپتور فیبرنوری
Fiber optic adapter
آداپتورها تجهیزات کوچکی می باشند که اغلب برای اتصال کابل های فیبر نوری به هم استفاده می شوند که به آنها کوپلر فیبر نوری نیز گفته می شود. اگر چه ممکن است شکلهای متفاوتی داشته باشند، اما عملکرد تمامی آن ها یکسان می باشد.
آداپتور فیبر نوری اجازه می دهد تا کابل های فیبر نوری بصورت انفرادی یا در یک شبکه بزرگ به یکدیگر متصل شوند، این امکان را برقرار می کند که بسیاری از دستگاه ها به صورت همزمان ارتباط برقرار کنند.
با توجه به اشکال و ساختارهای مختلف، آداپتورهای فیبر نوری را می توان در کلاس های مختلفی، مانند آداپتور فیبر نوری FC ، آداپتور فیبر نوری SC ، آداپتور فیبر نوری ST ، آداپتور فیبر نوری LC و غیره دسته بندی نمود.
آداپتورها در میان تجهیزات فیبرنوری جز کارآمد ترین تجهیزات پسیو فیبرنوری به حساب می آید و مبدلی ارزان برای انتقال سیگنال از فیبری به فیبر دیگراست.
پیشنهاد مطالعه برای شما:
آَشنایی با آداپتور فیبر نوری و انواع مختلف آن
نمونه هایی ازکوپلر یا آداپتور فیبر
فست کانکتور
Fiber optic fast connector
فست کانکتور یک کانکتور فیبرنوری است که حاوی فیبر نوری و اجزای اتصال فیبر نوری در داخل اتصال سریع فیبر نوری را از طریق ابزارهای مکانیکی به دست می آورد. فست کانکتور می تواند مستقیماً برای اتصال بدون نیاز به اتصال فیبر نوری و تنظیم دقیق به رابط فیبر نوری وارد شود. مراحل نصب و اتصال فست کانکتورها نسبتا ساده و سریع است و نیاز به ابزار خاصی ندارد. فست کانکتور فیبر نوری یکی از کاربردی‌ترین تجهیزات فیبر نوری محسوب شود.
کریمپ
heat shrink fiber optic
کریمپ حرارتی جهت حفاظت از نقطه ی جوش اتصالات فیبر نوری در زمانیکه فیبرهای نوری توسط دستگاه فیوژن به یکدیگر جوش داده می‌شوند استفاده می گردد .این تجهیز فیبرنوری در دو استاندارد ۶۰ و ۴۰ میلی متر ارایه میگردد .
پیشنهاد مطالعه برای شما:
کیبل منیجمنت
از کیبل منیجمنت (Cable management) برای دسته بندی و مرتب کردن کابل های گوناگون استفاده می گردد و کار کردن داخل رک را راحت تر می کنند و در عین حال عملکرد دستگاه را نیز ارتقاء می دهند. بدون دسته بندی کابل ها و آرایش درست آنها در داخل رک هر گونه ارتقاء شبکه و انجام امور تعمیراتی مختل می گردد.
برای آرایش مناسب کابل ها درون رک می توان از ۲ نوع cable management استفاده کرد:
۱. افقی Horizontal Cable Management
۲. عمودی Vertical Cable Management

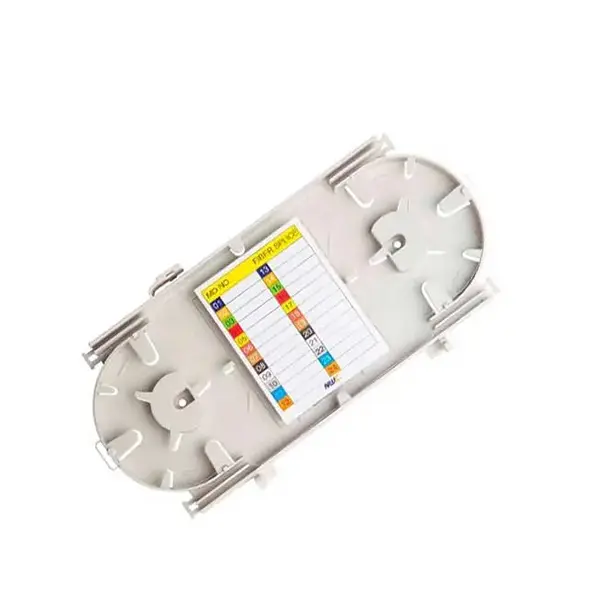

کاست فیبر نوری
Fiber optic cassette
کاست فیبر نوری یا Splice Tray وسیله ی است که فیبر نوری پس از فیوژن و اتصال مکانیکی درون آن قرار میگیرد. از کاست های فیبر نوری معمولاً در پچ پنل، ODF (فریم توزیع فیبر)، باکس های توزیع فیبر و مفصل های فیبر نوری که برای مصارف Indoor و Outdoor طراحی شده اند استفاد می شود. کاست های فیبر نوری Longxing دارای بدنه ی سبک و مقاوم بوده و در ظرفیت های مختلف ۱۲ و ۲۴ کر موجود می باشند. این کاست ها برای هر دو کابل Tight-buffered و Loose Tube قابل استفاده بوده و برای فیبر های سینگل مد و مالتی مد مناسب هستند

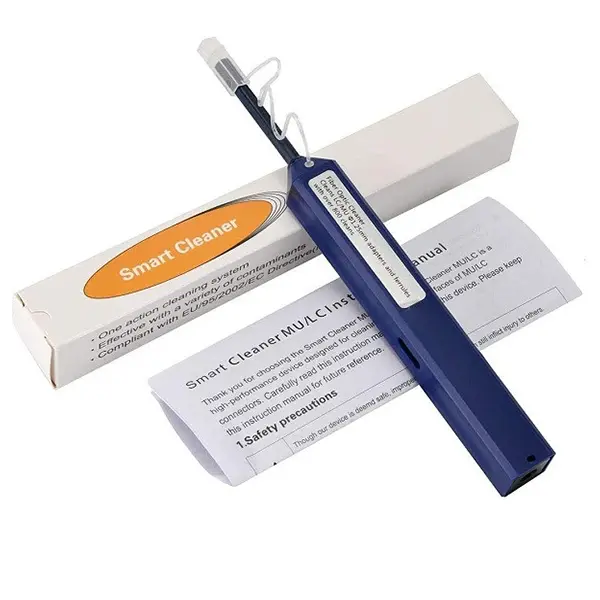

کلینر فیبرنوری
Cleaner fiber optical
این دستگاه به صورت قلم جهت شست و شوی کانکتور ها و آداپتور های فیبرنوری برای از بین بردن ذرات و گرد و غبار از روی فرول کانکتور ها می باشد که به راحتی با فشار دادن قلم با یک کلیک اصطلاحا کانکتور های مربوط به همان کلینر ها را تمیز و اماده جهت تست و راه اندازی می نماید . این کلینر ها در تایپ های مختلف و جهت کانکتور های مختلف مورد استفاده می باشد . که معمولا برای ۵۰۰ کلیک ابزار تمیز کردن کانکتور مورد استفاده قرار می گیرد.
کلیور فیبر نوری
cleaver fiber optic
با استفاده از دستگاه کلیور فیبر نوری امکان ایجاد برش مناسب با زاویه استاندارد و صحیح بر روی فیبر نوری استفاده می‌شود. از آنجایی که برش ایجاد شده بر روی فیبر نوری در ایجاد افت تاثیر گذار است، با استفاده از دستگاه کلیور فیبر نوری می‌توان برش همواری را بر روی فیبر نوری ایجاد کرد تا برای مرحله اتصال فیبر نوری (فیوژن) استفاده شود.
استریپر فیبر نوری
Fiber optic stripper
هنگام آماده سازی فیبرنوری جهت اتصال فیوژن، لازم است که پوشش پلیمری اطراف فیبر نوری را جدا کرده و فیوژن را روی تار فیبرنوری بدون پوشش انجام دهیم. این عمل جداسازی پوشش فیبرنوری از تار فیبرنوری (شامل هسته و روکش) توسط دستگاهی به نام استریپر انجام می‌شود.
پیشنهاد مطالعه برای شما:
پچ پنل | پچ پنل فیبرنوری | پچپنل فیبرنوری
Fiber Optic Patch Panel
پچ پنل فیبر نوری به ابزاری گفته می شود که اتصالات فیبر نوری در آن قرار دارد. استفاده از پچ پنل فیبر نوری مزایای متعددی دارد که برخی از آن ها عبارتند از:
پچ پنل فیبر نوری تمام فیبر های نوری را در یک نقطه نگهداری می کند.
با توجه به اینکه تمام فیبر های نوری در یک نقطه قرار می گیرند، کنترل شبکه راحت تر انجام می شود.
کنترل عملکرد و توسعه شبکه فیبر نوری به سادگی و با صرف کمترین هزینه امکان پذیر است.
با پچ پنل فیبر نوری اشکالات شبکه به راحتی رفع می شوند.
پچ پنل فیبر نوری از فلز ساخته شده است بنابراین تار های فیبر نوری از هر آسیبی حفظ خواهند شد.
پچ پنل موجب مرتب شدن و ظاهر زیبای شبکه خواهد شد.
پچ پنل باعث افزایش ویژگی خوانایی در شبکه می شود. یعنی به شما اطلاع می دهد که هر تار فیبر نوری چه وظیفه ای را انجام می دهد.
در تجهیزات فیبر نوری پچ پنل ها جز تجهیزات ضروری برای ارایش دادن کابل ها در رک مونت ها به کار می رود.

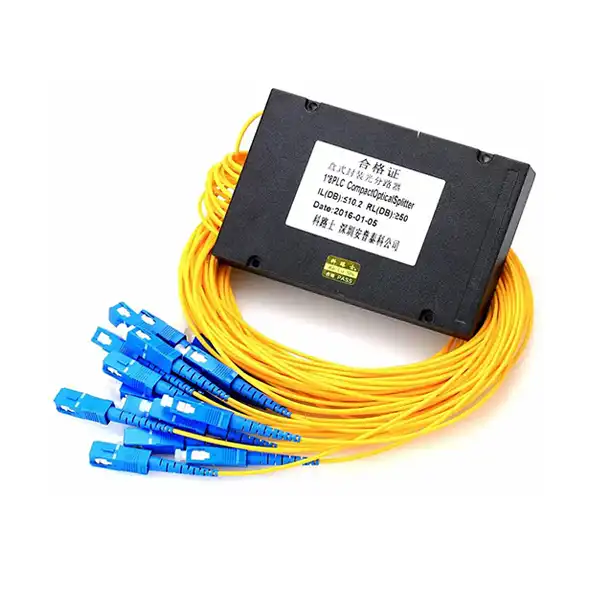

اسپلیتر فیبرنوری
Fiber Optic Splitter
اسپلیتر فیبرنوری، یک وسیله نوری پسیو است که می تواند یک سیگنال نوری را به چند سیگنال نوری تقسیم کند. این وسیله یکی از اجزای کلیدی در FTTH است. این دستگاه به کاربران کمک میکند تا عملکرد مدارهای نوری را به حداکثر برسانند.
تقسیم سیگنال در اسپلیتر توان با افت در شبکه همراه است که ارتباط مستقیمی با نسبت تقسیم و تعداد شاخه ها دارد.
اسپلیتر نوری به عنوان یک وسیله مهم در شبکه نوری پسیو PON است. معمولا دارای دو نوع اسپلیتر PLC و FBT است.
اسپلیتر فیبرنوری راه حلی برای بهبود بهره وری زیرساخت های نوری است.
یکی از مهم ترین تجهیزات فیبرنوری اسپلیترها هستند که نقشی کلیدی در پیاده سازی شبکه های pon بر عهده دارند.

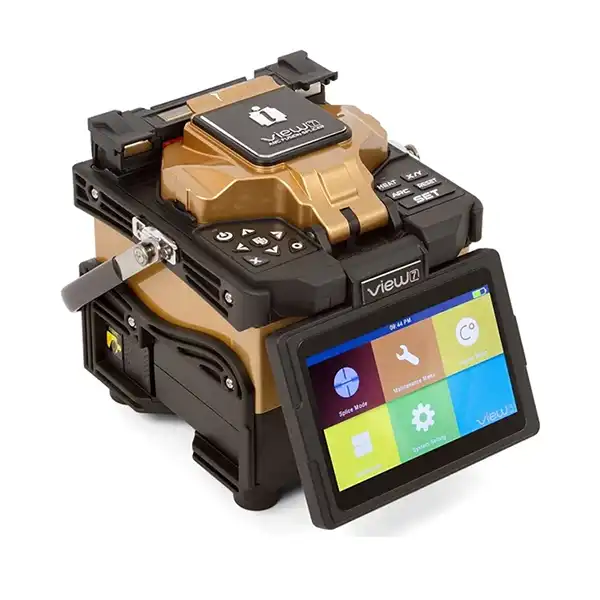

دستگاه فیوژن
fusion splicer
دستگاه فیوژن فیبر نوری به دستگاهی گفته می‌شود که برای اتصال دو فیبر نوری مورد استفاده قرار میگیرد. انتهای الیاف فیبرها آماده سازی شده و شکاف خورده است. سپس این قسمت در وسایل تراز روی دستگاه اتصال دهنده فیوژن قرار میگیرد. با فشار یک دکمه، انتهای فیبر با الکترود گرم می‌شود، بهم می پیوندد و ذوب می‌شود.
کاربردهای اصلی دستگاه فیوژن فیبر نوری عبارتند از:
- اتصال فیبرهای نوری: این دستگاه برای اتصال دقیق فیبرهای نوری در شبکه‌های ارتباطات نوری استفاده می‌شود. این اتصالات ممکن است در پروژه‌های انتقال داده، اینترنت، تلفن همراه و دیگر شبکه‌های ارتباطی به کار گیرد.
- تعمیر و نگهداری شبکه‌های فیبر نوری: در صورت خرابی یا نیاز به تغییرات در شبکه‌های فیبر نوری، این دستگاه مورد استفاده قرار میگیرد. این امکان را فراهم میکند که فیبرهای نوری را با دقت متصل یا تعمیر کرد.
- توسعه و ساخت شبکه‌های فیبر نوری: در پروژه‌های ساختاردهی شبکه‌های جدید یا توسعه شبکه‌های فعلی، دستگاه فیوژن فیبر نوری برای اتصال دقیق فیبرهای نوری در نقاط مختلف استفاده می‌شود.
- کاربردهای صنعتی: در برخی از صنایع، مانند صنایع پتروشیمی و اتوماسیون صنعتی، اتصالات فیبر نوری برای انتقال اطلاعات در محیط‌های صنعتی حیاتی است. در این حالت، دستگاه‌های فیوژن فیبر نوری به عنوان ابزاری برای اتصال فیبرها با دوام در مقابل شرایط صنعتی خاص به کار می‌روند.
استفاده از دستگاه فیوژن فیبر نوری به دلیل دقت بالا و اتصالات با کیفیت، برای اطمینان از کارایی بهتر و افزایش پایداری شبکه‌های فیبر نوری بسیار حائز اهمیت است.
لیزر فیبرنوری | قلم فیبرنوری | vfl (وسیله تست)
visual fault loctor
VFL یا همان قلم فیبر نوری یکی از دستگاه های تست فیبر نوری برای ردیابی فیبرهای نوری، بررسی پیوستگی فیبر و پیدا کردن خطاها مانند شکستگی، جوش فیوژن بد و… به کار گیری می شود. (بهترین تست برای شبکه تست فلوک است)
در صورت قطع ارتباط کابل فیبرنوری، اولین اقدام جهت عیب یابی و رفع مشکل کابل فیبر نوری چک کردن تک به تک رشته های فیبر نوری توسط قلم فیبرنوری است.
در تجهیزات فیبرنوری ابزار الات گسترده ایی برای تست کابل فیبرنوری مورد استفاده قرار می گیرد، لیزر فیبرنوری عموما یک ابزار آسان برای انجام تست سریع خصوصا در تشخیص سلامت مسیر کابل فیوژن شده است.
پیشنهاد مطالعه برای شما:
دستگاه تست Otdr
یک دستگاه الکترونیکی- نوری است که برای مشخص کردن ویژگی فیبرهای نوری بکار می‌رود.
این دستگاه، محل خطا و نقص فیبر را تعیین و میزان تضعیف سیگنال در هر نقطه از فیبر را مشخص میکند. برای اندازه گیری با OTDR تنها نیاز به دسترسی به یک سر فیبر است.
این دستگاه، مقدار نور را از هزاران نقطه با فاصله‌های حدود ۵ سانتیمتر در طول فیبر اندازه‌گیری نموده و داده‌های نقاط را بر روی صفحه نمایش به صورت یک خط شیب‌دار رو به پایین و از چپ به راست نشان می‌دهد.
مقیاس افقی، مسافت نقاط فیبر و در مقیاس عمودی سطح توان سیگنال را مشخص میکند. با انتخاب هر دو نقطه داده توسط نشانگر متحـرک، می‌توان فاصلـه و سطح نسبـی سیگنال بین آنها را خواند.
پیشنهاد مطالعه برای شما:
دستگاه تست پاورمتر یا opm
Fiber optic power meter
از پاورمترها عموما برای سنجش قدرت متوسط در سیستم‌های فیبر نوری استفاده می‌شود. powermeter برای محاسبه توان، انرژی، توان اکتیو و توان ری اکتیو، RF و اندازه گیری ولتاژ و جریان نیز استفاده می‌شوند.
یک پاورمتر معمولی قادر به دریافت طیف گستردهای از نور است اما با تمام این توصیف‌ها کالیبراسیون وابسته به طول موج است.
تجهیزات اکتیو فیبرنوری
به تجهیزاتی که برای کار در شبکه فیبر نوری نیاز به جریان الکتریکی ( برق ) دارند تجهیزات اکتیو فیبرنوری گفته می شود . تجهیزات اکتیو باعث تبدیل سیگنال های نوری ، یا تقویت سیگنال های نوری به کار می روند. لیست تجهیزات اکتیو در زیر اورده شده است:
Ont فیبرنوری :مودم فایبر هوم،مودم هواوی،Olt،فیوژن
Otdr،مدیا کانورتور، ماژول فیبرنوری ، سوئیچ فیبرنوری
مدیا کانورتور
مدیاکانورتر media converter به یکی از تجهیزات انتقال مخابرات نوری گفته می‌شود که بعد از پایان یک پروژه فیبرنوری در دو سر خط در پروژه فیبرنوری قرار می‌گیرند.مدیاکانورتر یا مبدل فیبر نوری با دریافت سیگنال‌ها از کابلهای مسی، آنها را به یک سیگنال نوری تبدیل کرده و بواسطه کابل فیبر نوری سیگنال‌های تبدیل شده را منتقل میکند.
و اما در انتهای کابل فیبرنوری نیز یک مبدل فیبر نوری دیگر تعبیه شده است که سیگنال‌های تبدیل شده به سیگنال نوری را دریافت کرده و پس از بررسی سیگنال‌ها دوباره آن سیگنال را به سیگنال مسی در کابل مسی برمی‌گرداند.
پیشنهاد مطالعه برای شما:
ماژول فیبرنوری
ماژول فیبر نوری در اصل قطعه‌ای است که برای اتصال کابل فیبر نوری به یک دستگاه الکترونیکی استفاده می‌شود. به این قطعه Small Form-Factor Pluggable به معنای ماژول قابل اتصال کوچک یا به صورت مخفف SFP Module گفته می‌شود. ماژول‌های فیبر نوری مختلفی با مشخصات مختلف تولید، و هر ماژول دارای قسمت‌های مختلف است.
قطعات ماژول فیبر نوری در یک برد به عنوان اجزاء یک دستگاه الکترونیکی نصب می‌شوند.
سوئیچ فیبرنوری
برای تبدیل داده‌ها به نور یا برعکس (تبدیل نور به داده‌ها) می‌توان از سوئیچ فیبر نوری استفاده کرد. به بیان دیگر سوئیچ فیبر نوری این امکان را دارد که به طیف گستردهای از دستگاه‌های موجود با زیرساخت شبکه فیبر نوری متصل شود. این دستگاه‌ها معمولا از مدارهای الکتریکیِ چندمنظوره برای فعالیت و تعویض بین فرستنده‌های فیبر نوری استفاده میکنند. این مدارهای الکتریکی سوئیچ‌ها فوتونی هستند و عمل سوئیچ یک طول موج محسوب می‌شود.
پیشنهاد مطالعه برای شما:
مودم ont | مودم فیبرنوری | مودم هوآوی فیبرنوری | مودم فایبرهوم فیبرنوری
در واقع مودم‌های فیبر نوری به دو شکل ONT و ONU ساخته می‌شوند که هر کدام از این ساختارها ویژگی‌های منحصر‌بفردی دارند و هر نوع از آنها برای کاربردهای خاصی طراحی شده‌اند. ONT که مخفف کلمه Optical Network Terminal است، نوعی از مودم‌های فیبر نوری است که در خانه‌ها و شرکت‌هایی با مقیاس کوچک استفاده می‌شود.
کاربرد اصلی مودم ONT در اتصال پروتکل FTTH (Fiber To The Home) است. در واقع در خانه‌ها و شرکت‌های کوچک باید کابل فیبر نوری موجود باشد تا بتوان از ONT استفاده کرد. بر خلاف مودم‌های ONU که به وسیله IEEE تعریف شده‌اند، مودم ONT توسط TU-T تعریف شده است. لازم به ذکر است که شرکت‌های معتبر بسیار متنوعی این نوع مودم را تولید و روانه بازار کرده‌اند که در بخش بعد به آنها اشاره می‌شود.
انواع مودم فیبر نوری ONT
هوآوی ( مانند مودم فیبر نوری هواوی مدل HG8245H و مودم فیبر نوری هواوی سری Echo Life )
فایبر هوم (این کمپانی منحصرا در تولید مودم‌های ONT فعالیت دارد.)
مودم‌های ONT ساخته شده توسط تی پی لینک و سایر برندها
پیشنهاد مطالعه برای شما:
OLT
OLT مخفف (Optical Line Terminal) است، این دستگاه برای انتقال سرویس‌ها از دفتر مرکزی اپراتور فیبرنوری به مشترکین استفاده می‌شود و خروجی آن به فیبرهای نوری متصل میگردد. عملا OLT نقطه شروع PON است که از طریق کابل های اترنت یا پچ کوردهای فیبرنوری به یک سوئیچ تجمیع کننده سرویس‌ها متصل می‌شود. olt ها در دو نمونه کلی تولید می شوند نوع اول Fix OLT است که ظرفیت آن همیشه ثابت و معمولا ارتفاع آن یک یونیت (۱U) است. نوع دوم Modular OLT است که در این نمونه ظرفیت قابل افزایش و یا کاهش است.
در تجهیات اکتیو فیبرنوری دستگاه OLT فیبر نوری نقش اساسی در عملکرد کل اتصال شبکه فیبر نوری ایفا میکند. همچنین این دستگاه می‌تواند به شما در مدیریت و محافظت از تارهای فیبر نوری کمک کند.
